Технологии деревянного каркасного домостроения – опыт профессионалов портала

13.06.2017 г.

Какие технологии каркасного домостроения максимально востребованы, основные признаки и отличия.

До последнего времени в нашей стране каркасное домостроение было развито слабо – в основном все делалось исключительно по наитию. Тогда как в Америке и Скандинавии технология каркасного домостроения прошла большой путь, превратившись в набор стандартных, отработанных и проверенных годами решений. Среди умельцев портала – масса приверженцев каркасного домостроения, возводящих своими руками или под своим контролем дачи или загородные дома для ПМЖ. Сколько людей, столько мнений и умений, поэтому вариаций на тему десятки, но исходных технологий строительства домов на деревянном каркасе две – канадская, она же американская, и скандинавская, она же финская. Об этих технологиях и пойдет речь в материале.

Содержание

• Каркасное домостроение.
• Канадская технология каркасного строительства.
• Скандинавская технология каркасного строительства.

Каркасное домостроение

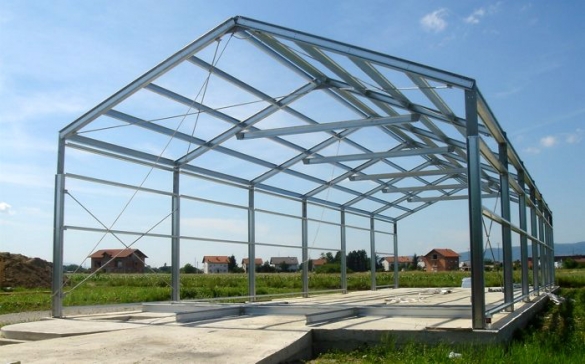

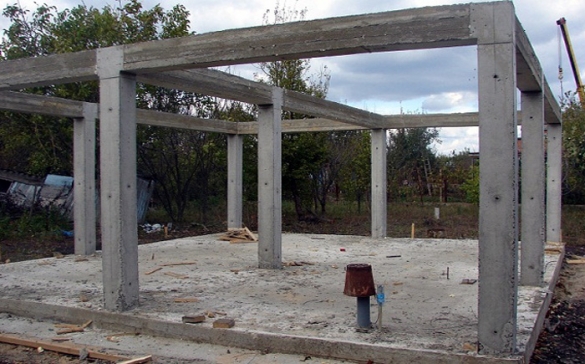

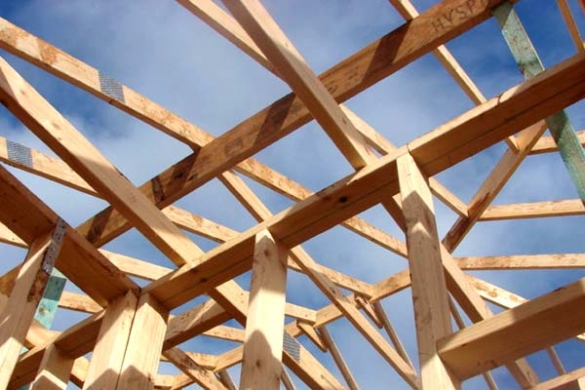

В каркасном домостроении, независимо от используемых материалов, будь то дерево, металл или бетон, основным элементом конструкции является несущий каркас, а не стены. Современные многоэтажки в большинстве возводят по монолитно-каркасной технологии, заливая арматурный остов бетоном, а стены заполняя кладочными материалами. В частном строительстве максимально распространены деревянные каркасы, несколько реже встречается ЛСТК (легкие стальные тонкостенные конструкции) или самодельные металлические каркасы из профиля.

Популярность древесины объясняется ее доступностью и простотой обработки, а по долговечности правильно собранный каркасник не уступает и каменным домам, что доказано рачительными европейцами.

Что касается канадской и скандинавской технологии, обе они считаются эталонными – их соблюдение гарантирует получение в результате надежной, долговечной и энергоэффективной конструкции.

Тем не менее, определенные отличия наблюдаются.

Канадская технология каркасного строительства

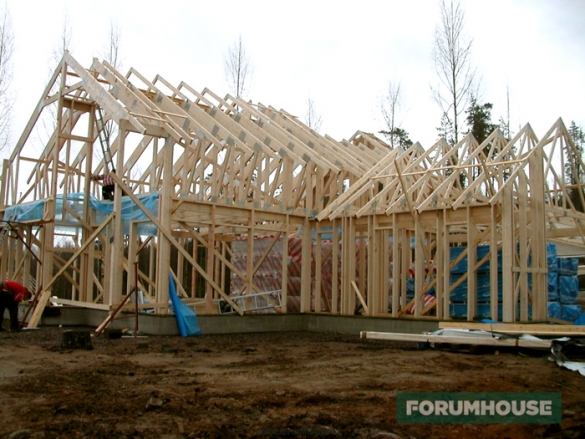

На портале множество умельцев, строящих «канадские» и «скандинавские» каркасники для себя, но есть и профессионалы, на счету которых десятки домов. Один из них – Roracotta (Владимир), «гуру» форума в сфере канадской (американской) технологии, щедро делящийся своим опытом в многочисленных темах. Процесс строительства «канадского» каркасного дома выглядит следующим образом.

Roracotta пользователь FORUMHOUSE

В Канаде и Америке только такой порядок стройки:

Устройство фундамента и гидроизоляции.

Установка обвязки, лаг пола и его покрытие ОСБ или фанерой.

Установка каркаса стен (иногда сразу с обшивкой).

Установка лаг перекрытия потолка или пола следующего этажа.

Установка каркаса стен следующего этажа.

Установка стропильной системы и обшивка крыши ОСБ или фанерой.

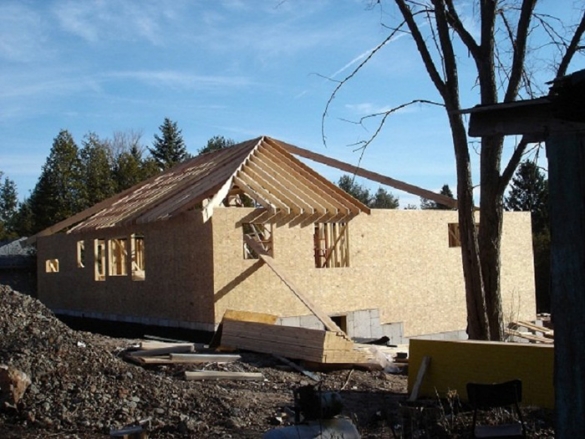

Обшивка готового каркаса ОСБ или фанерой (если это не было сделано во время возведения стен).

Покрытие крыши.

Установка наружных окон и дверей.

Прокладка коммуникаций и инженерных сетей.

Установка утеплителя.

Пароизоляция.

ГКЛ.

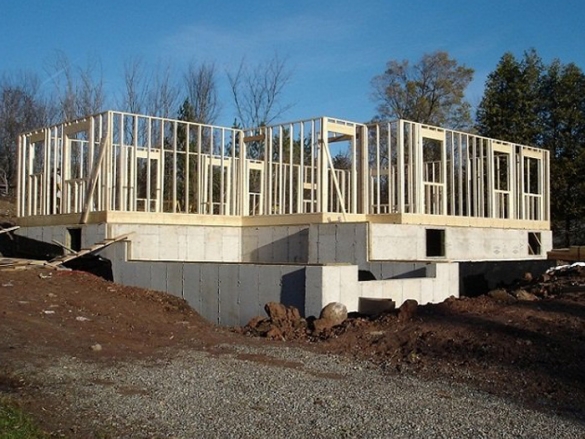

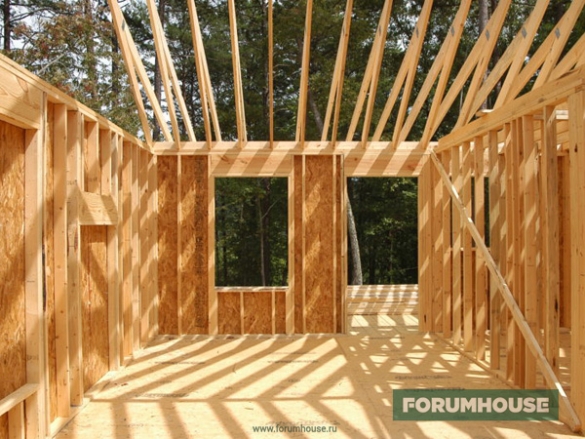

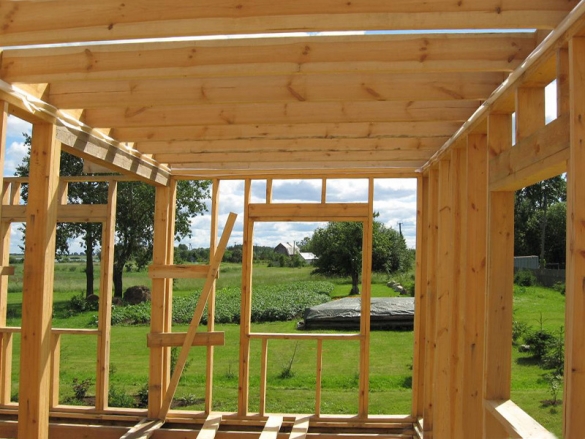

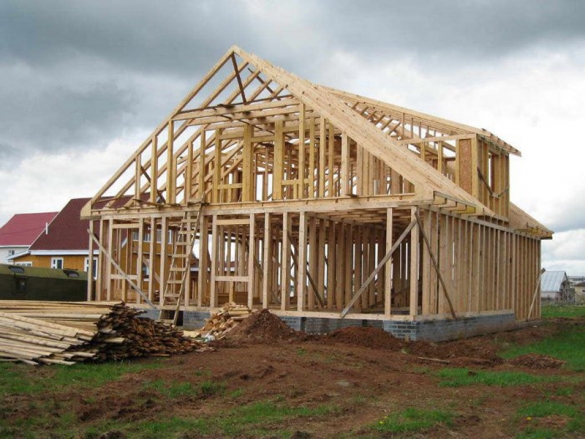

Для этой технологии характерно не только возведение стен на платформе чернового пола, но и другие особенности:

• сборка каркаса только из сухого пиломатериала, все элементы из доски, при необходимости сдвоенной/строенной, никакого бруса, как в углах, так и в других частях конструкции;
• в зоне проемов сдвоенные стойки;

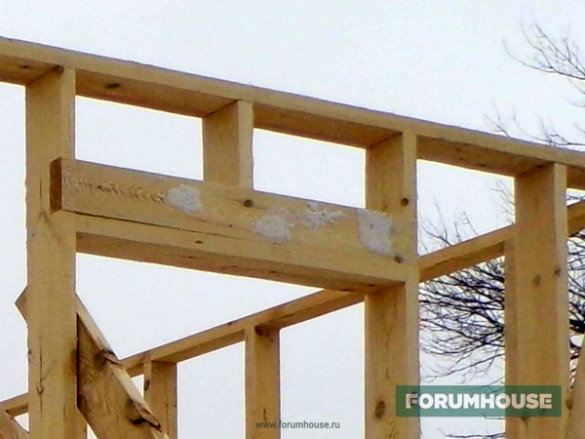

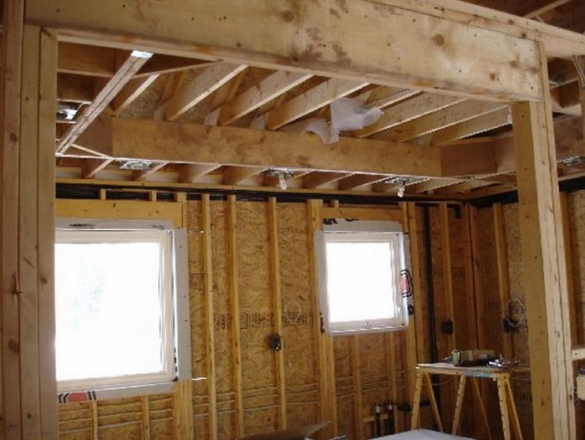

• проемы усилены установленной на ребро доской (хидер);
• сдвоенная верхняя обвязка;
• в ключевых точках (углы, примыкание перегородок, стойки) перехлест верхнего и нижнего ряда обвязки.

Особое внимание профи советует обратить на крепеж.

Roracotta пользователь FORUMHOUSE

Правильно собранный каркасник не нуждается ни в каких металлических уголках и кронштейнах. Разве что для привязки (фиксации) крыши к стенам или отдельным "Т" соединениям лаг. Единственно, обвязку дома разрешено соединять специальными пластинами. Но никогда не видел, чтобы их использовали. Для крепления стойки в 100 мм в торец должно быть вбито два гвоздя (85 мм). На стойку в 150 мм – три гвоздя на каждую сторону. Для ветреных регионов добавляются специальные стальные ленты, которые прибиваются к стропилам, дальше, без разрыва – к обвязке и к самой стойке вдоль, гвоздями.

Для крепления элементов каркаса технология предусматривает применение гладких гвоздей. Использование витых или с насечками большей прочности не даст, а работать с ними сложнее.

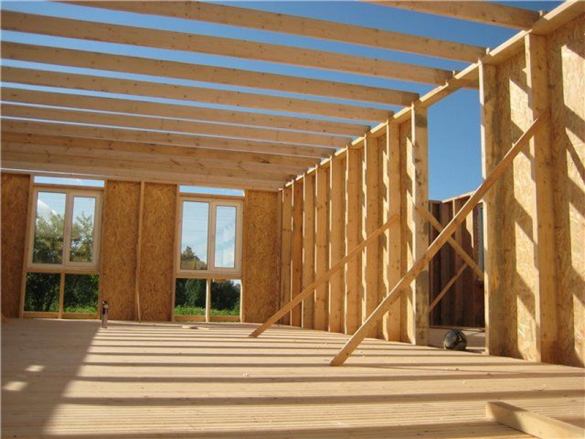

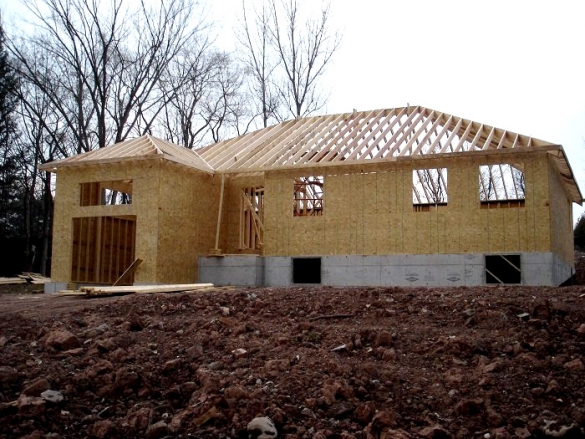

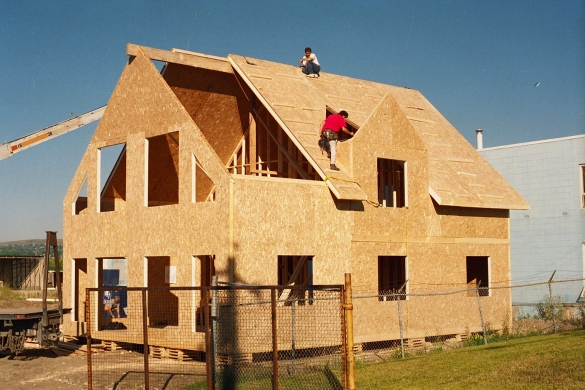

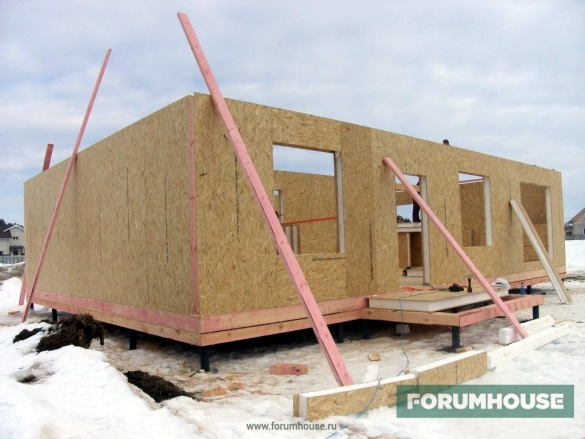

В качестве обшивки практически везде применяется ОСП толщиной от 12 мм. На крыше, если расстояние между стропилами больше 60 см, укладывают толстую фанеру. Как и каркас, обшивку фиксируют гвоздями (45 мм), между листами оставляют деформационный зазор (2-4 мм). Плиты обеспечивают каркасу дополнительную жесткость, что позволяет обойтись без укосин. На стены плиты могут монтироваться как горизонтально, так и вертикально, но горизонтально, вразбежку, практичнее. На лаги и стропила плиты укладываются строго поперек.

Один из важнейших моментов при строительстве каркасника – пароизоляция. В Канаде и Америке предпочитают толстый, первичный полиэтилен 150-200 микрон вместо специализированных мембран. Roracotta пользователь FORUMHOUSE

Полиэтилен фиксируют степлером по стойкам с шагом 30-40 см.

Между листами обязателен нахлест (15 см в обе стороны).

Стыки тщательно проклеивают специальным клеем или специальной клеящей лентой, имеющей адгезию к полиэтилену.

Сначала изолируется потолок, потом стены, но если качественно герметизировать стыки, не принципиально.

Между жилыми этажами и соседними теплыми помещениями пароизоляция не нужна.

В процессе сборки каркаса в соединении между наружной стеной и внутренней перегородкой вертикально набивается полоса полиэтилена (50 см), от пола к потолку. В дальнейшем к этим выступающим из фрейма сторонам полиэтилена приклеивается общий полиэтилен по периметру стен.

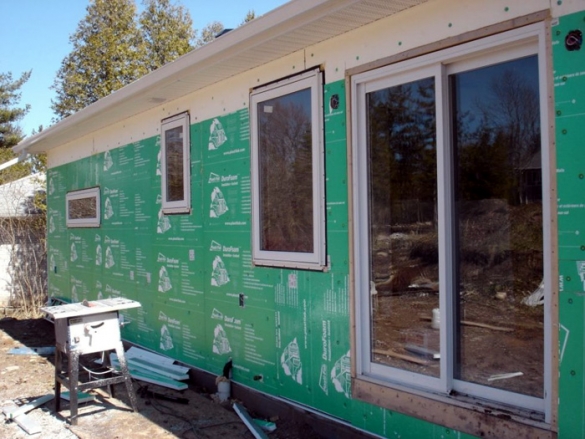

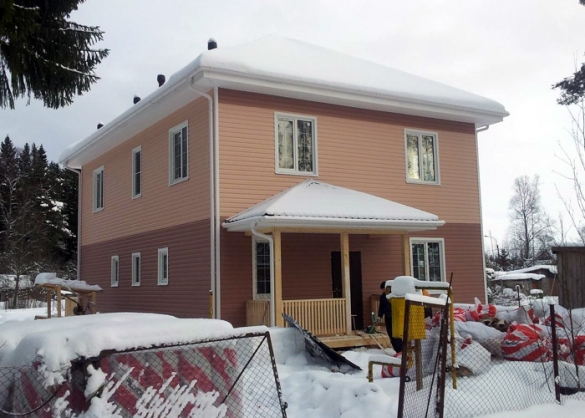

В качестве основного утеплителя повсеместно применяется минеральная вата во всех разновидностях – она дешевле, чем ППС (в Канаде), и коммуникации в стенах с таким утеплителем вести проще. Пенопласт используется, если стены слишком тонкие, и ваты будет недостаточно для нормативного сопротивления теплопотерям. Также его комбинируют с ватой при утеплении перекрытий и для ликвидации мостиков холода по стойкам. Классический стеновой «пирог» канадского каркасника:

Roracotta пользователь FORUMHOUSE

Изнутри наружу – ГКЛ, полиэтилен или целлофан на стойки и потолок, стойки с ватой, ОСП (9-12 мм), защитная мембрана, пенопласт на шурупы или специальные гвозди с широкими прокладками, если фасад штукатурный. Все. Не слушайте никого и не выдумывайте более ничего. Эта схема проверена десятилетиями. По ней строятся все каркасники на Североамериканском континенте.

Скандинавская технология каркасного строительства

Porcupine (Алексей), основатель темы о скандинавской технологии каркасного домостроения на форуме, с его легкой руки она пошла в массы, так описывает базис.

Porcupine пользователь FORUMHOUSE

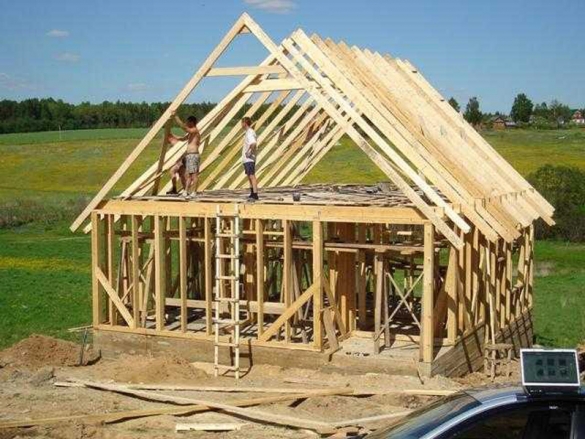

Технологическая цепочка строительства примерно следующая:

• Делается основа – утепленный плитный или ленточный фундамент (утепленные полы по грунту).
• На ребра ставятся наружные стены и несущие перегородки, если они есть.
• Ставятся фермы кровли.
• Каркас обшивается снаружи, и делают кровлю.

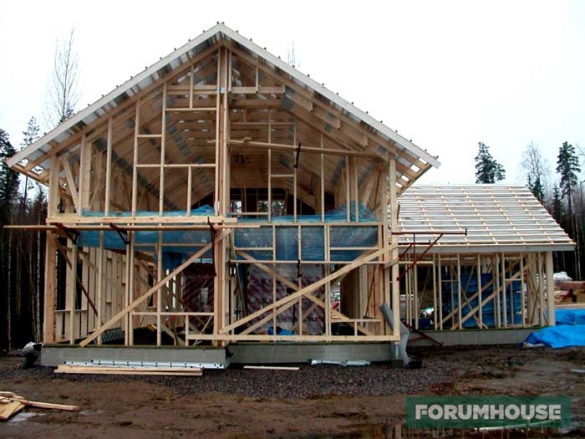

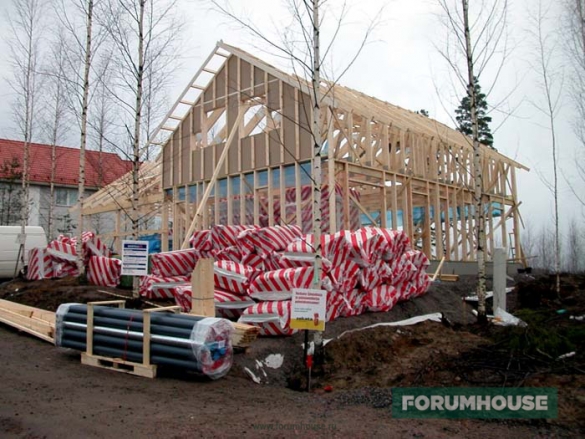

Получается такой огромный ангар на фундаменте, и без внутренних не несущих перегородок. После создания закрытого контура, в спокойной обстановке, без ветра и дождя, доделывается дом. Завершается создание фундаментной плиты, теплого пола и ее заливка, ставятся внутренние перегородки, утепляется и т. п.

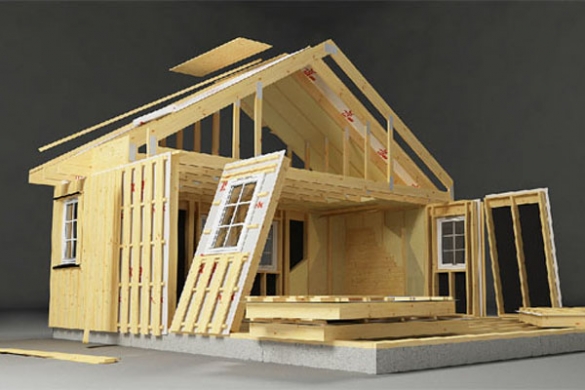

Кроме того, для скандинавов характерны «полуфабрикаты» – они строятся преимущественно из домокомплектов разной степени готовности заводской сборки – от готовых модулей до набора готовых деталей (так называемый pre-cut). Если же речь о каркасе из отдельных элементов, с последующим утеплением и обшивкой, то опять же, все детали напилены и пронумерованы, остается сборка на месте по проекту.

У нас чаще всего используется именно этот вариант, с той разницей, что все элементы нарезаются самостоятельно. В качестве утеплителя скандинавы тоже предпочитают минеральную или базальтовую вату (местную), в последние годы получает распространение целлюлозная вата (эковата) – особенно в перекрытиях и на чердаках.

Как и канадская, скандинавская технология требовательна к пиломатериалу – сухая строганая доска, никакого бруса, только если это не обусловлено особенностями проекта.

Отличий же между подходами несколько.

Porcupine пользователь FORUMHOUSE

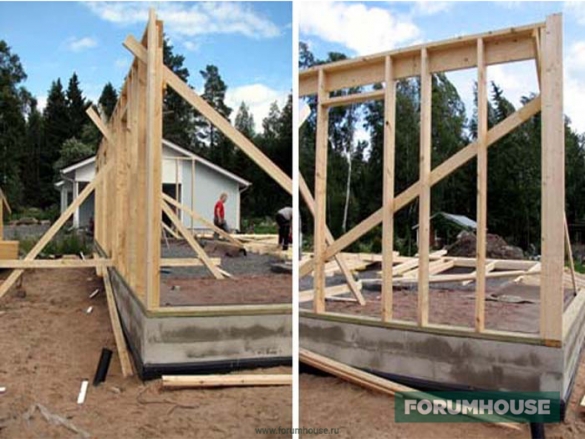

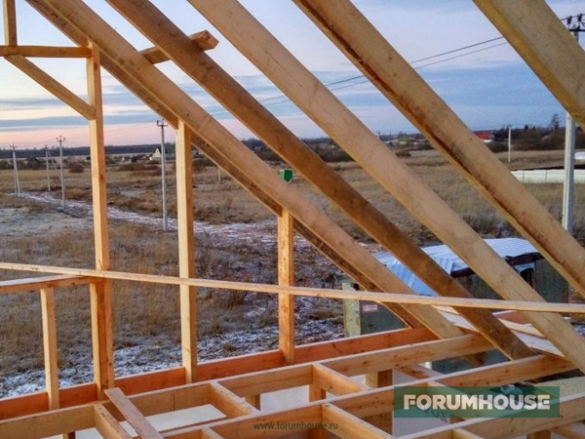

По сути, скандинавский каркас – модернизированная версия канадского, скандинавы, в силу проживания в суровом климате, во главу угла ставят энергосбережение. А сдвоенные и строенные доски (обвязки, стойки проемов), потенциальные щели и мостики холода, которых они решили избежать. В результате, углы и укосины в каркасах одинаковые, но:

• верхняя обвязка одинарная;

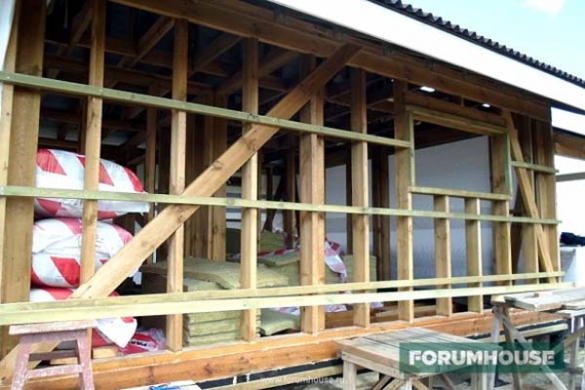

• в стойки каждой стены на всем протяжении врезан ригель;
• одинарные стойки на проемах.

Именно наличие ригеля является характерным признаком скандинавского каркаса, так как он позволяет обойтись без усиления проемов и заменяет сдвоенную верхнюю обвязку.

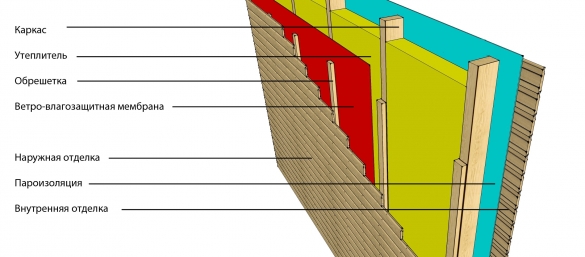

Типовой стеновой «пирог» выглядит так:

Снаружи вовнутрь:

• фасадная облицовка;
• вентиляционный зазор;
• фасадный ГКЛ, МДВП (мягкая древесноволокнистая плита) или только ветрозащита;
• силовой каркас с утеплением толщиной 200 мм;
• пароизоляция (тоже чаще всего полиэтилен 200 мк);
• дополнительный слой утепления (горизонтальная обрешетка и утеплитель);
• ГКЛ или другой отделочный интерьерный материал.

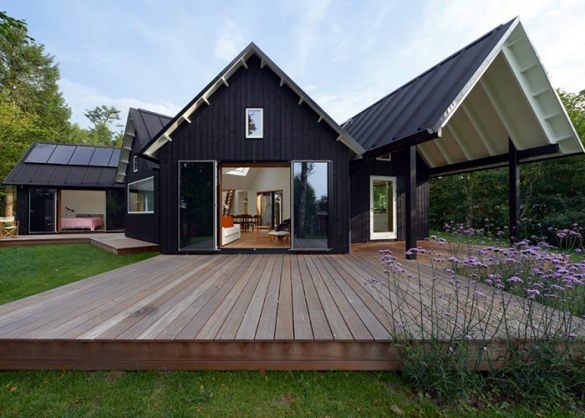

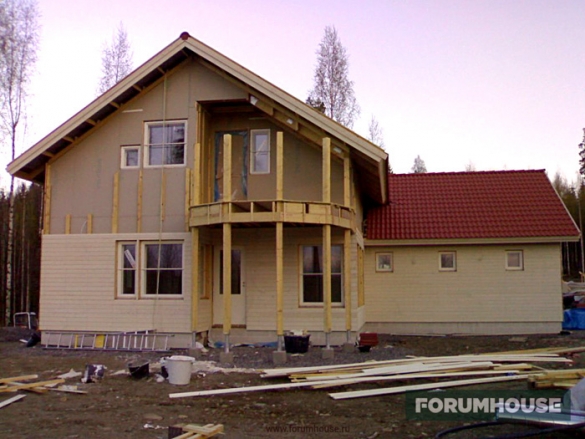

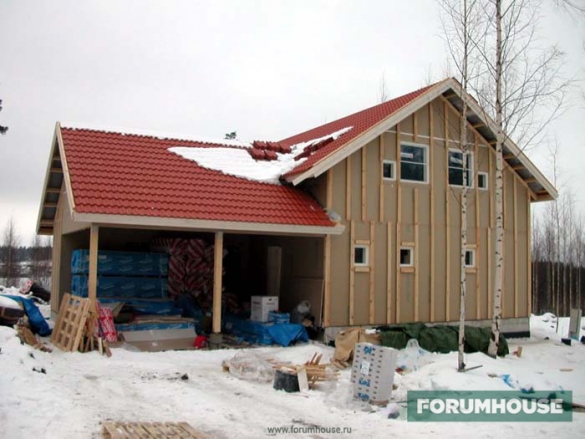

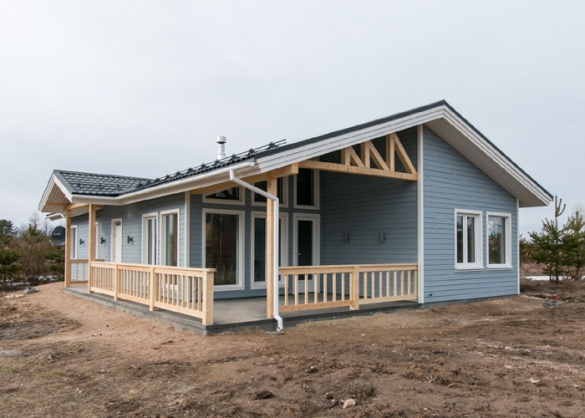

По мнению профи, такая компоновка стен выигрывает за счет того, что для наружной обшивки не применяется материал с низкой паропроницаемостью. Следовательно, если в процессе устройства пароизоляции были допущены ошибки, каркас не будет накапливать влагу. А необходимая жесткость доберется за счет внутренней и фасадной обшивки, у скандинавов это преимущественно натуральное дерево, да и у нас фасады по скандинавским мотивам на каркасниках встречаются все чаще.

Независимо от того, по какой из технологий будет строиться дом, зачастую это канадско-скандинавский, смешанный вариант, главное – соблюдение этих технологий.

Максимально подробно о канадской технологии – в темах Roracotta, тонкости сборки скандинавского каркаса – в теме Porcupine. О деревянных и металлических каркасах – в материале «Дерево или ЛСТК», о типичном скандинавском способе отделки – в статье о фасадах из обрезной доски. В видео – о скандинавском каркасном доме по финскому проекту, на шведском фундаменте.
