Переделка крыши с «холодным» чердаком в жилую мансарду. Личный опыт

11.08.2017 г.

Этапы реконструкции и утепления старого дома, которые позволили увеличить его полезную площадь.

Наряду с темами с описанием подробностей строительства больших загородных коттеджей на FORUMHOUSE большой популярностью пользуются отчёты, где пользователи портала делятся опытом переделки небольших домов. В этой статье мы расскажем, как, имея около 600 тыс. рублей и огромное желание обеспечить свою семью нормальным жильём, переделать старый дом с «холодным» чердаком в комфортный коттедж с жилой мансардой. А именно:

• Как расширить жилое пространство за счет мансардного этажа.
• Как правильно реконструировать и утеплить старый дом.
• Для чего делается двойной вентилируемый зазор на утеплённой крыше, покрытой металлочерепицей.
• В чём заключаются особенности монтажа вентилируемого фасада.

Увеличиваем площадь дома за счёт утеплённой мансарды

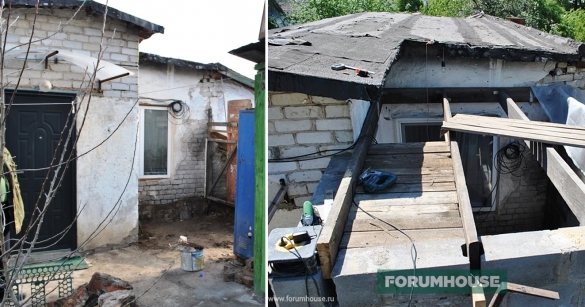

Ситуация, с которой столкнулся пользователь нашего портала с ником Soboleff, знакома многим жителям нашей страны. Исходные: есть дом, построенный «из того, что было» ещё во времена СССР. Фактически — бывшая летняя кухня размером 6х4 м, которую со временем расширили и превратили в одноэтажный дом 8х8 м, площадью около 60 кв. м.

Стены сложены из силикатного («белого») кирпича. Кладка оставляет желать лучшего.  Задняя фронтонная стена, общая с соседом. Фундамент — бут.

Несмотря на «косяки», дом крепкий, трещин нет. Поэтому распространённый совет опытных строителей, что дешевле снести старое здание и построить на его месте новое — не подходит. Тем более, что бюджет ограничен, а жить надо «здесь и сейчас».

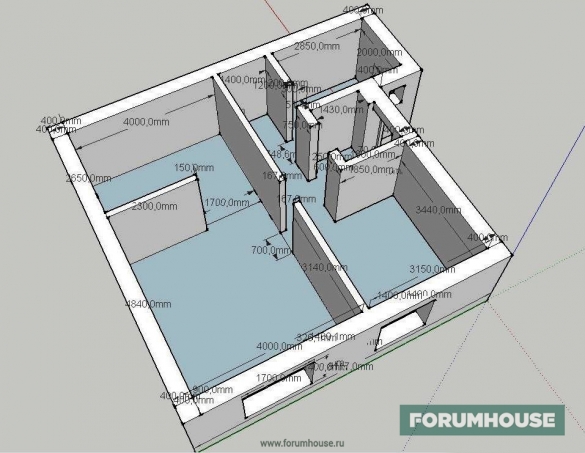

Пользователь своими силами пристроил к дому санузел площадью 6 кв. м. Убрал внутренние перегородки на кухне, заменил старый газовый котёл на современный настенный «двухконтурник». В результате: на первом этаже получилось обустроить кухню (14 кв. м), детскую (20 кв. м), спальню (15 кв. м).

Но, чтобы обеспечить подрастающих детей большей жилой площадью, Soboleff решил демонтировать старую крышу и надстроить второй мансардный этаж. Дело осложнялось тем, что поставить полноценный (каменный) второй этаж на слабые стены и фактически отсутствующий полноценный фундамент — рискованно. Выход — возводить более лёгкую каркасную мансарду.

Этапы реконструкции старого дома SoboleffПользователь FORUMHOUSE

Я решил сделать внешние мансардные стены высотой в 1.2 м. Высота по центру, от пола до конька - 3.5 м. На втором этаже будут две детские комнаты по 16 кв. м. Кровельное покрытие - металлочерепица. Утепление планирую сделать каменной ватой. Стены изнутри 15 см, крыши – 20 см + контрутепление стен снаружи 5 см.

Всю зиму, просидев с расчетами (дом начали переделывать в 2013 г.) с началом весны пользователь приступил к переделке и реконструкции дома, для чего нанял бригаду рабочих.

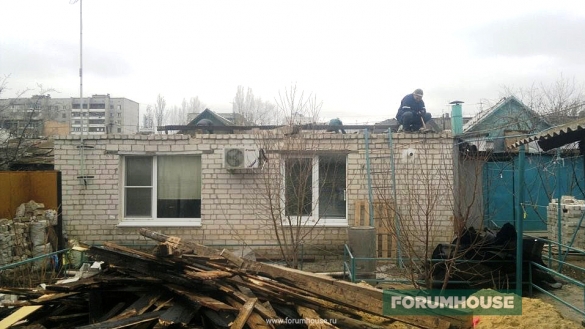

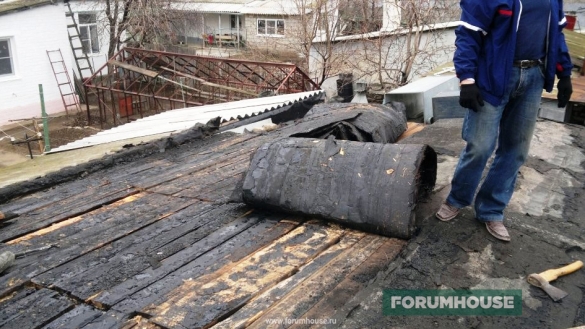

Разобрав крышу, но оставив старый потолок, который подпёрли опорами, т.к. в доме живут, и сняв рубероид, строители увидели печальную картину.

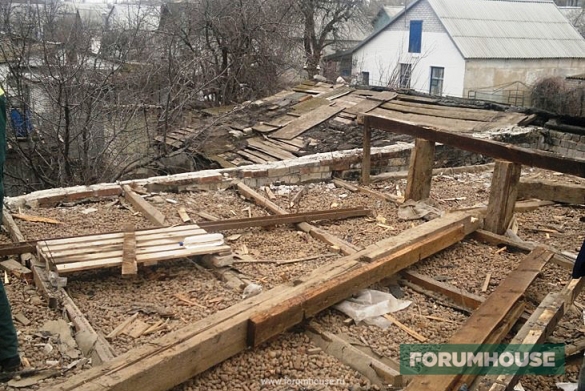

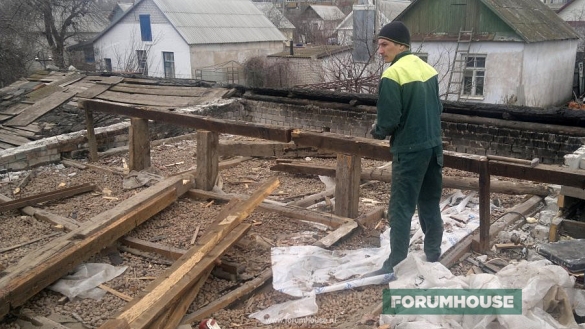

Балки перекрытия провисли.

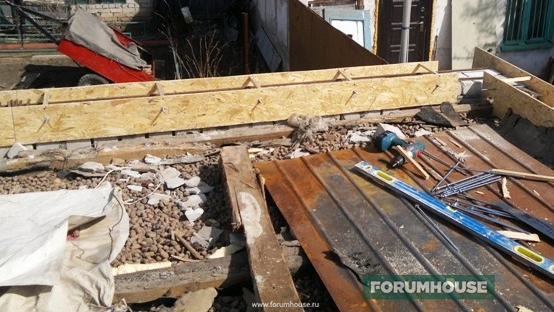

В качестве утеплителя засыпан керамзит.

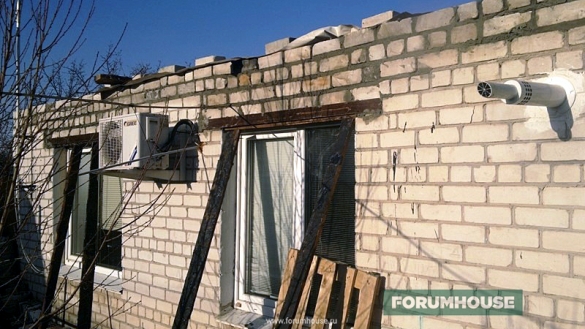

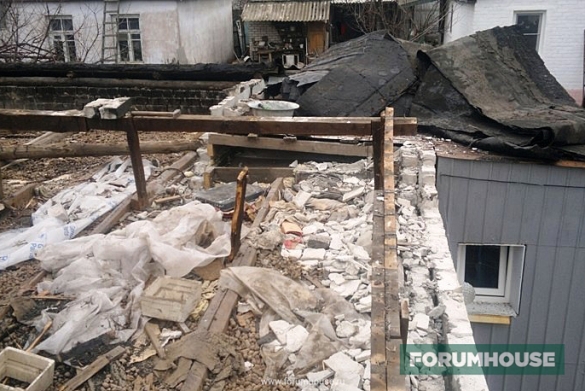

Оценить «качество» кладки можно по следующей фотографии.

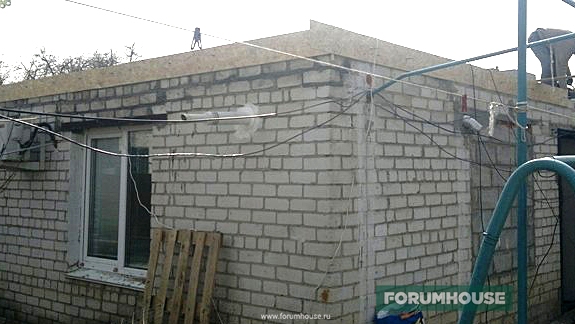

Убрав весь хлам со «второго» этажа, верхнюю часть стен решили выровнять за счёт кирпичной кладки и заливки армопояса.

Soboleff

Старый потолок я впоследствии разберу (частями) и подниму с первоначальной высоты 2.3 м до высоты балок перекрытия второго этажа 2.6 м. Собрав опалубку под армопояс из разрезанных листов ОСП, строители заложили в неё «шестнадцатую» арматуру, после чего вставили шпильки и залили бетон.

Причём, бетонный армопояс обхватывает только переднюю фронтонную и две боковые стены. На заднюю стену (со стороны соседа) уложили балку, сплочённую из 3-х досок 20х5 см, которую завязали с армопоясом.

Армопояс должен выполняться единым и неразрывным контуром.

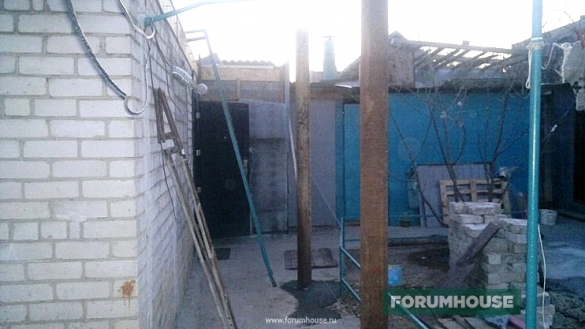

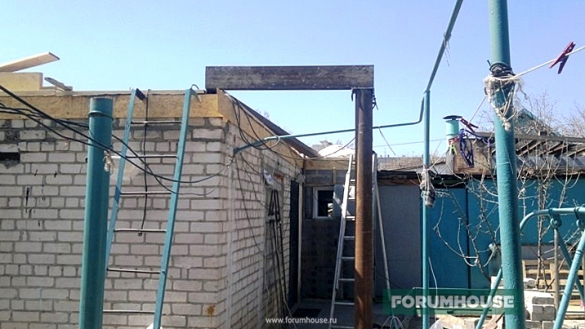

Следующий этап — установка колонн из забетонированной снизу металлической трубы диаметром 15 см, к которой приварили 22-й швеллер, уложенный на «ребро».

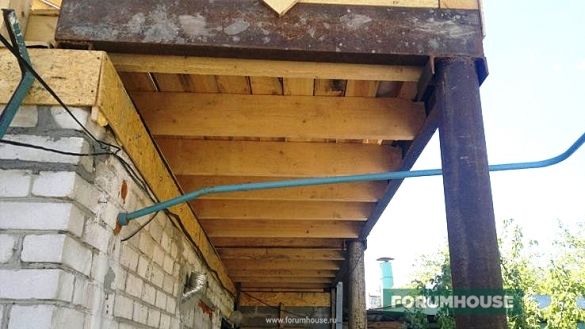

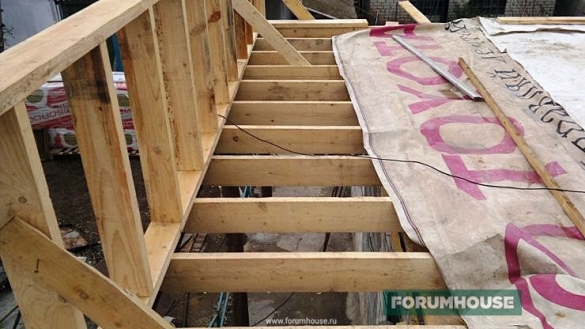

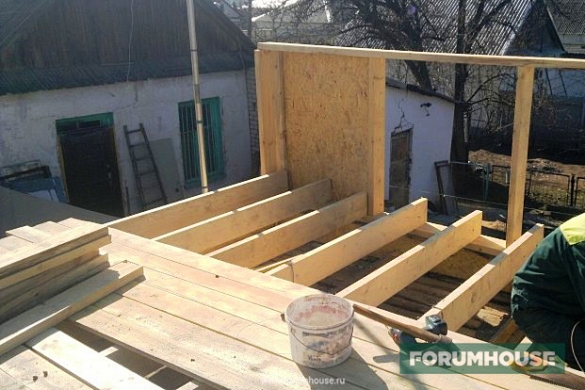

В швеллер завели лаги (перекрытие), сделанные из доски 20х5 см.

Лаги уложены на расстоянии в 0.5 м друг от друга.

Таким образом, получился вылет правого крыла второго этажа, и расширилась общая площадь дома.

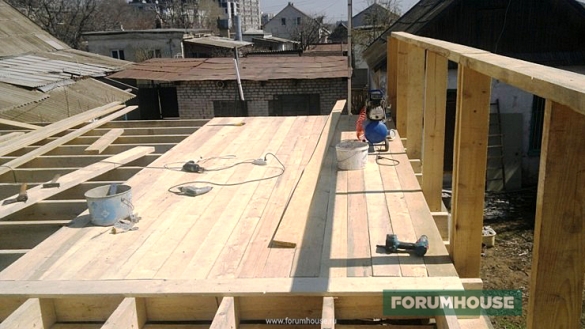

На получившуюся «платформу» уложили доски чернового пола, которые, как и все деревянные элементы каркаса, обработали антисептирующим и огнезащитным средством.

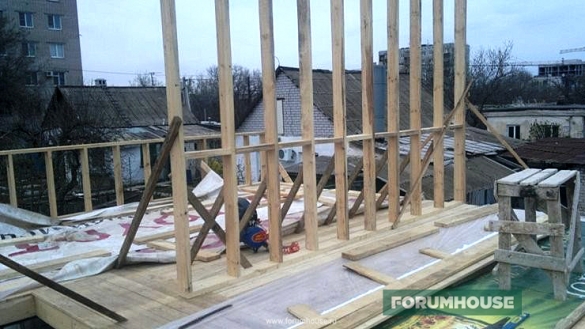

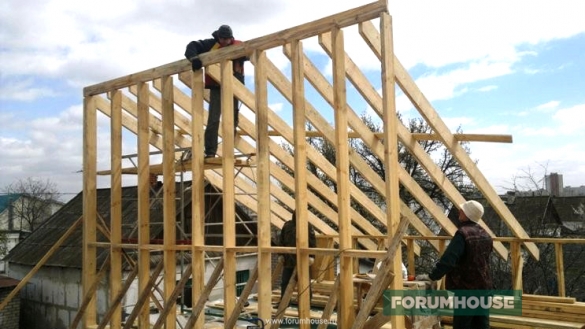

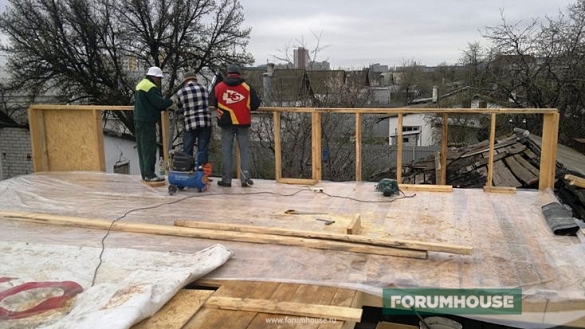

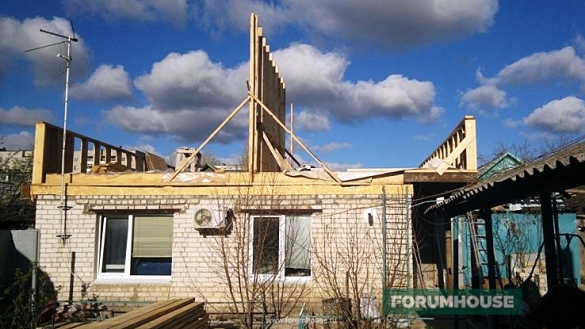

Закрыв пол от осадков баннерами, строители приступили к возведению стен второго этажа.

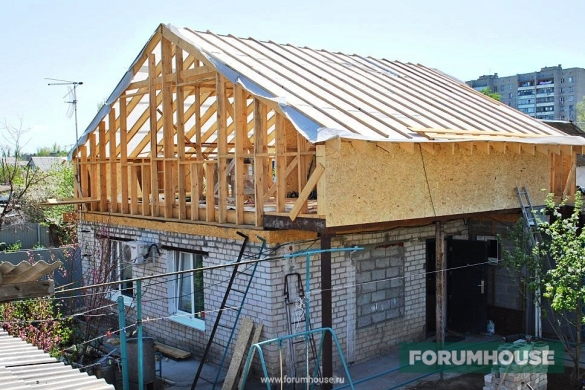

Каркас в дальнейшем зашьётся плитами ОСП, толщиной в 9 мм и, тем самым, обеспечивается его жесткость и устойчивость к ветровой нагрузке.

При использовании в качестве обшивки каркаса плитного материала (фанеры или ОСП) нет необходимости делать укосины.

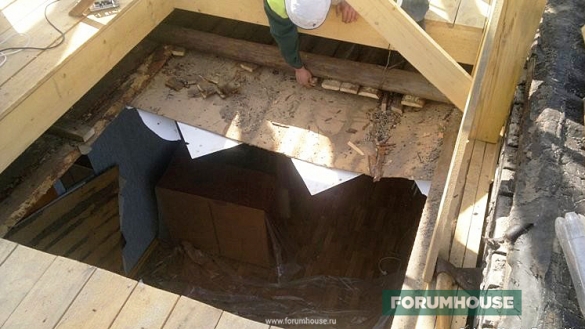

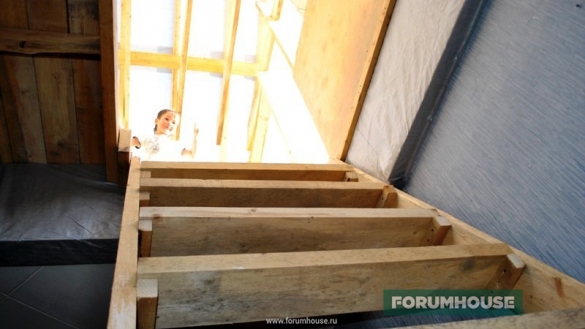

Также оставили проём под черновую лестницу размером 1800х1800 мм.

Как сделать двойной вентилируемый зазор и особенности навесного вентилируемого фасада

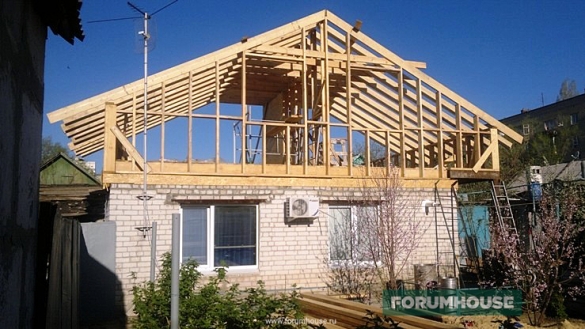

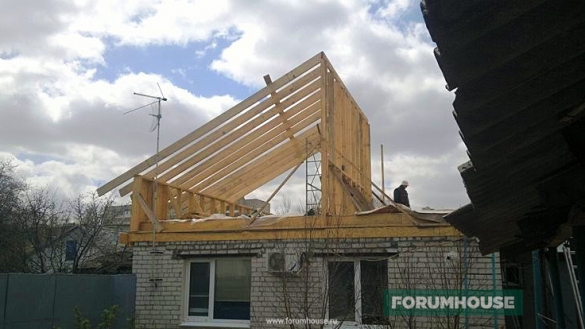

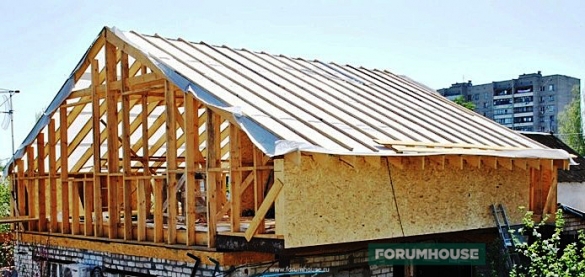

После монтажа стропильной конструкции у пользователя и строителей возник спор. Строители, как и многие «профессионалы», предложили монтировать металлочерепицу прямо на обрешетку, уложенную на стропила, которые перед этим застелили гидроизоляцией. Т.е., не сделав обязательный вентиляционный зазор, благодаря которому влага удаляется из подкровельного пространства.

В результате весь конденсат станет капать на обрешетку.

Отметим, что пользователь настоял на своём, и строители сделали всё, как надо, набив контробрешётку из бруска и сделав вентзазор.

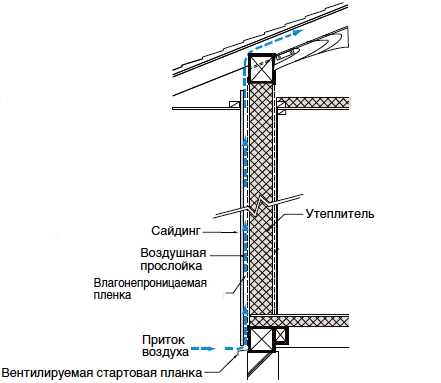

Также зазор необходим, если монтируется навесной вентилируемый фасад, например, как у пользователя, из металлического сайдинга. Принцип работы такого фасада заключается в следующем. Водяной пар, стремящийся выйти изнутри дома наружу, попадает в утеплитель, который снаружи защищается паропроницаемой влаго- и ветрозащитной мембраной.

Чтобы влага могла беспрепятственно выйти, между сайдингом и утеплителем оставляется зазор около 4-5 см. Вентканал объединятся с вентиляционным зазором, устроенным под кровельным покрытием. За счёт разницы в высоте между точкой входа воздуха (снизу стен также оставляется зазор) и точкой выхода на коньке (конёк не зашивается наглухо, а оставляется промежуток, который закрывается планкой конька) возникает мощная тяга, и вся влага из конструкции удаляется.

Несмотря на обстоятельный и вдумчивый подход Soboleff к реконструкции дома, не обошлось без вынужденных переделок.

Soboleff

Хотя между гидроизоляцией и кровельным покрытием есть вентзазор шириной около 5 см, при утеплении крыши снизу утеплитель прижался к гидроизоляции. Строители сказали, что и так сойдёт, они всегда так строят, но я решил переделать этот узел и сделать двойной вентиляционный зазор, чтобы влага могла выйти и выветриться из теплоизоляции.

Дело в том, что обычная гидроизоляционная (антиконденсатная) плёнка, которую часто используют при монтаже кровли, не пропускает пар. Чтобы обеспечить выход пара, попавшего в утеплитель, устраивается или двойной вентзазор (между утеплителем и гидроизоляцией, и между гидроизоляцией и кровельным покрытием), или, что проще и технологичнее, монтируется супердиффузионная мембрана.

Такой материал пропускает пар наружу, но не позволяет конденсату и влаге из атмосферы попасть в утеплитель.

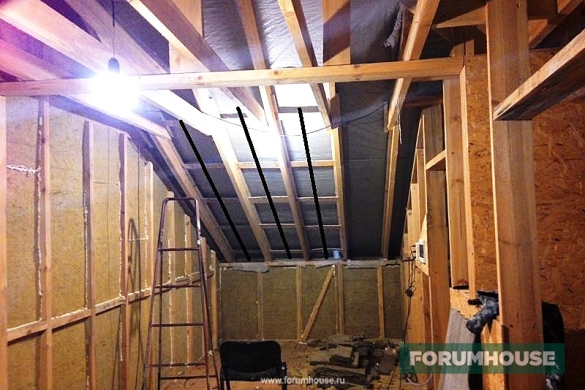

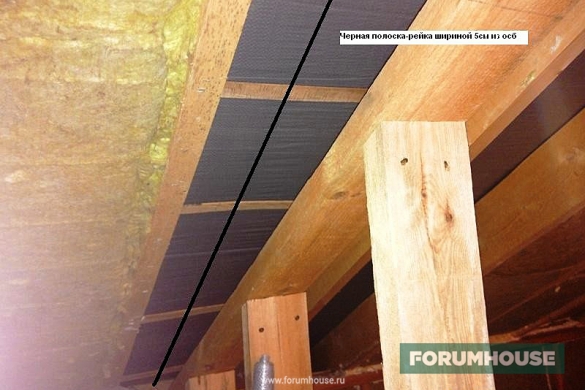

Чтобы обеспечить хорошую вентиляцию утеплителя на уже смонтированной крыше, пользователь поступил следующим образом. Он снял уложенный утеплитель, купил брусок 20х30 мм, отмерил по всем стропилам от верхнего края 50 мм и прикрутил брусок. Через каждые 500-700 мм из обрезков ОСП сделал поперечины и продольные планки. Теперь, после монтажа утеплителя в такую «обрешётку», между теплоизоляцией и гидроизоляцией образуется зазор в 50 мм, через который выветривается влага, которая может попасть в каменную вату даже при смонтированном снизу пароизоляционном контуре.

Soboleff

Теперь тяга к коньку просто отличная, и утеплитель хорошо вентилируется.

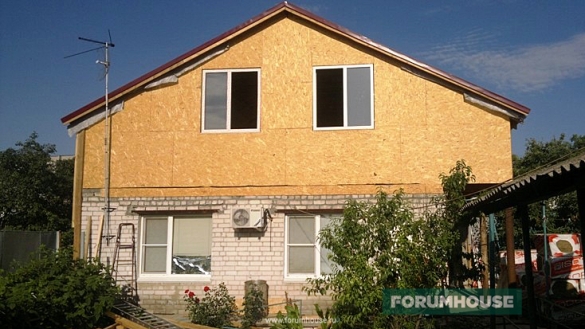

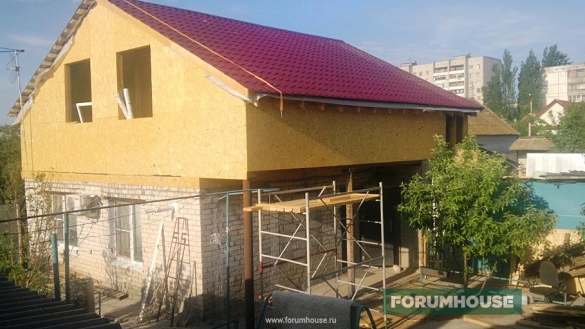

Смонтировав металлочерепицу, установив окна и закончив основной, наиболее трудоёмкий этап реконструкции, Soboleff самостоятельно занялся внутренним утеплением мансарды и монтажом сантехники и отопления на втором этаже.

Особенности утепления дома и подведение итогов

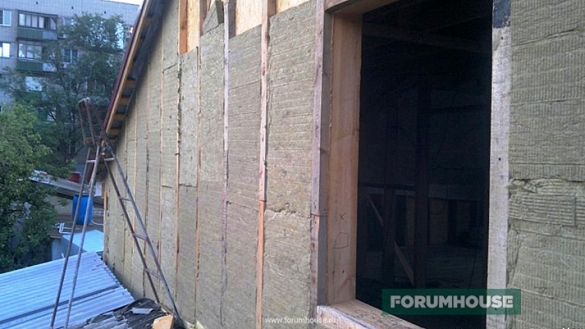

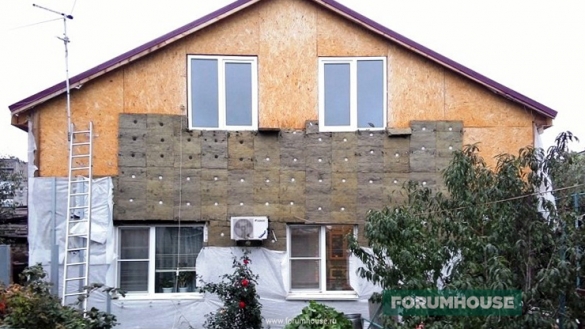

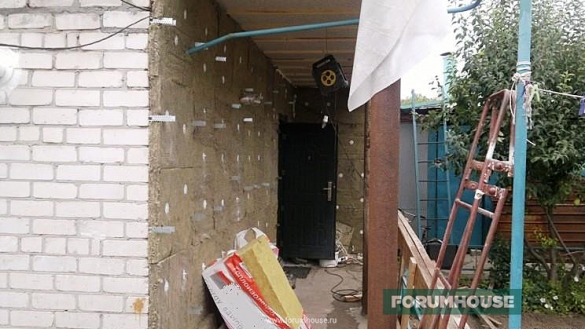

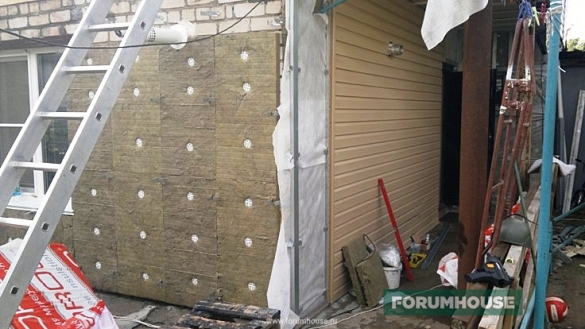

Также интересен процесс наружного утепления дома. На стенах, при помощи подвесов и дюбель-грибов, закрепили слой теплоизоляции (каменной ваты) толщиной в 5 см.

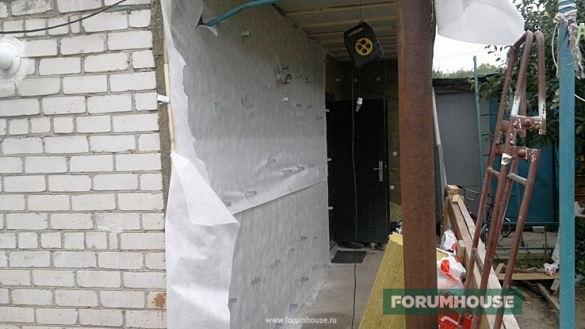

Утеплитель закрыли влаговетрозащитной мембраной, а затем установили профили 60х27 мм, которые обеспечили вентзазор.

Кроме металлического профиля, также использовался брусок 4х5 см (для установки враспор каменной ваты) и брусок 2х4 см (под вентзазор).

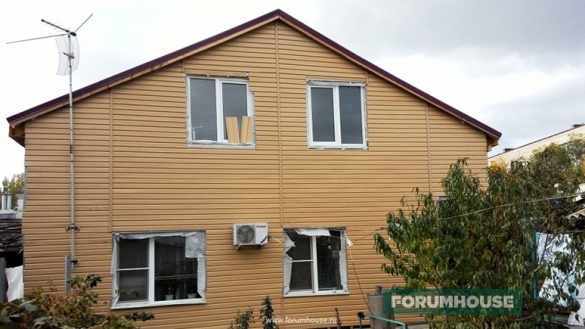

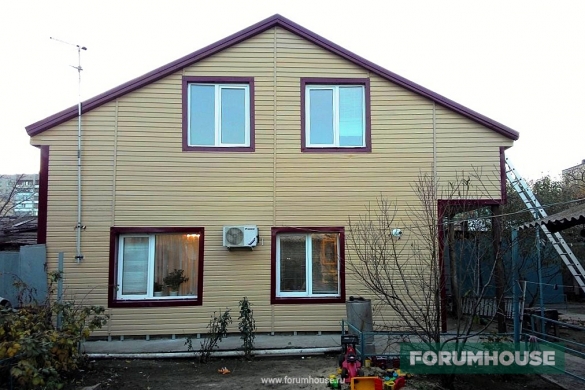

После чего дом обшили сайдингом, и он обрёл «своё лицо».

Soboleff

Утеплив мансарду, я перенёс на второй этаж все инструменты. Наверху тепло и светло. Наберусь знаний на нашем портале и приступлю к монтажу инженерки, канализации и отделаю мансарду. Желаю всем удачи!

В завершении статьи приведём бюджет данной реконструкции (цены указаны на 2013 год). Итак:

• Первоначальные расходы на материал (дерево, ОСП, металлочерепица, пароизоляционные и влаговетрозащитные плёнки, метизы) – 250 тыс. руб.
• Оплата труда рабочих (бригада из 3-х человек). Рабочие демонтировали старую кровлю, залили армопояс, установили опорные столбы, возвели каркас, произвели обшивку мансарды ОСП, частично утеплили дом, поставили стропила и смонтировали металлочерепицу — 250 тыс. руб.
• Дополнительные расходы на покупку металлосайдинга, доборных элементов, утеплителя и крепежа —100 тыс. руб.

Итого, без учёта дальнейшей чистовой отделки и монтажа всех инженерных систем, которые пользователь установит самостоятельно, на реконструкцию ушло 600 тыс. руб.

Узнать все подробности реконструкции и дальнейшей отделки дома можно в теме Soboleff «Отчёт по переделке старой крыши в жилую мансарду». Также советуем изучить раздел «Тёплая кровля», где можно найти информацию по правильному устройству мансарды или задать интересующий вопрос специалистам.

На FORUMHOUSE есть статьи, в которых рассказывается о строительстве кровли из тростника, дерева и соломы, особенностях стропильной системы деревянного и каменного дома и этапах переделки старой дачи в дом под ПМЖ. А в видео показываются нюансы утепления мансардного этажа.
