Ещё один вариант расположения трубопровода в санузле. Сто двадцать вторая часть.
-
26.10.2017 г.
Всем привет! Сегодня тема - Ремонт санузла в Сталинской квартире! Да, да, да - не люблю я творить чудеса в почти неисполнимых проектах. Так как чудо из ничего не сделаешь, но иногда соглашаюсь.
Почему в "неисполнимых проектах"? В этих Сталинках всё ужас - перекрытий (пола, потолка) почти нет. Там вместо них идут с промежутком какие-то рельсы, между ними толщиной ПЯТЬ сантиметров и менее рассыпающийся бетон. Старые стояки воды похоронены в толщах кирпичей сродни крепостных стен. Ё-моё что там творится. Но даже при таких руинах можно более-менее добиться прекрасных результатов. Вот эти фишки я сейчас и покажу.

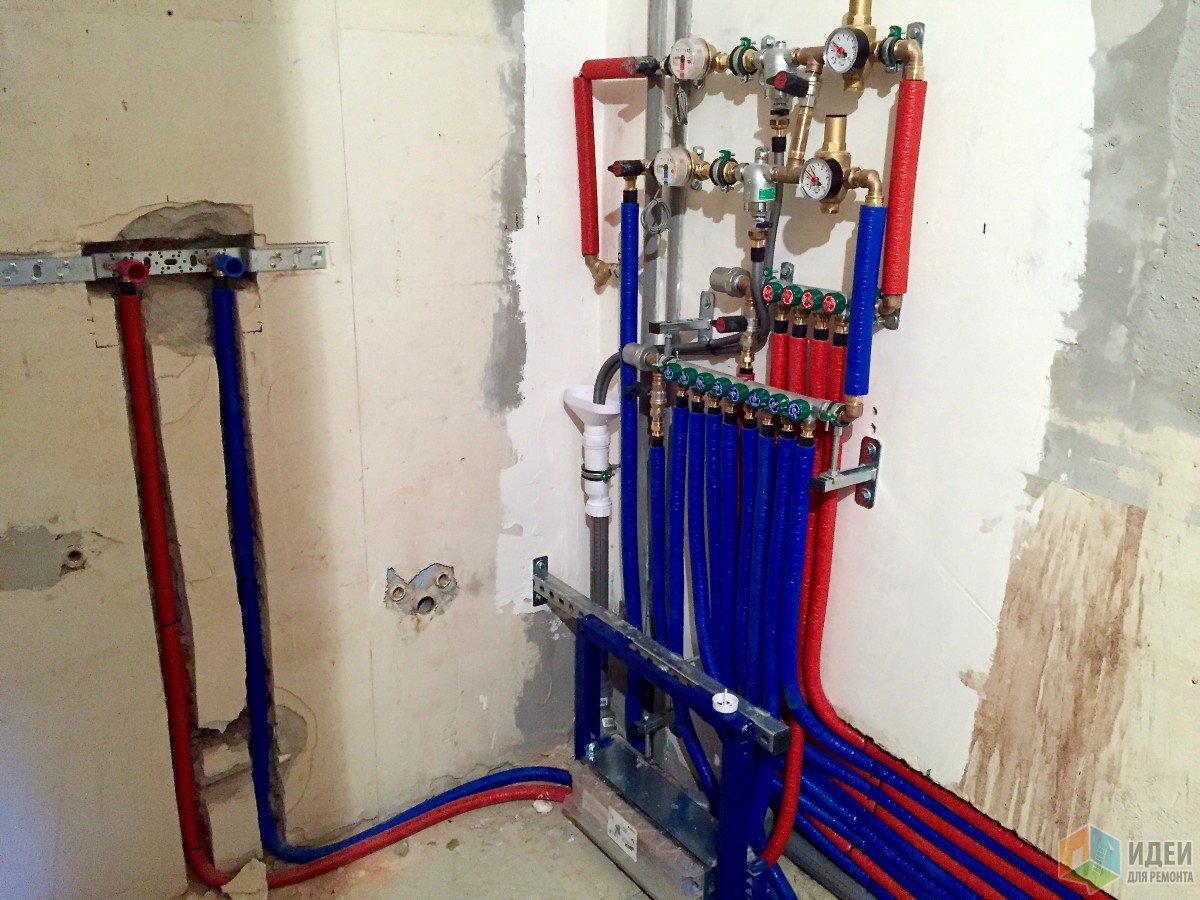

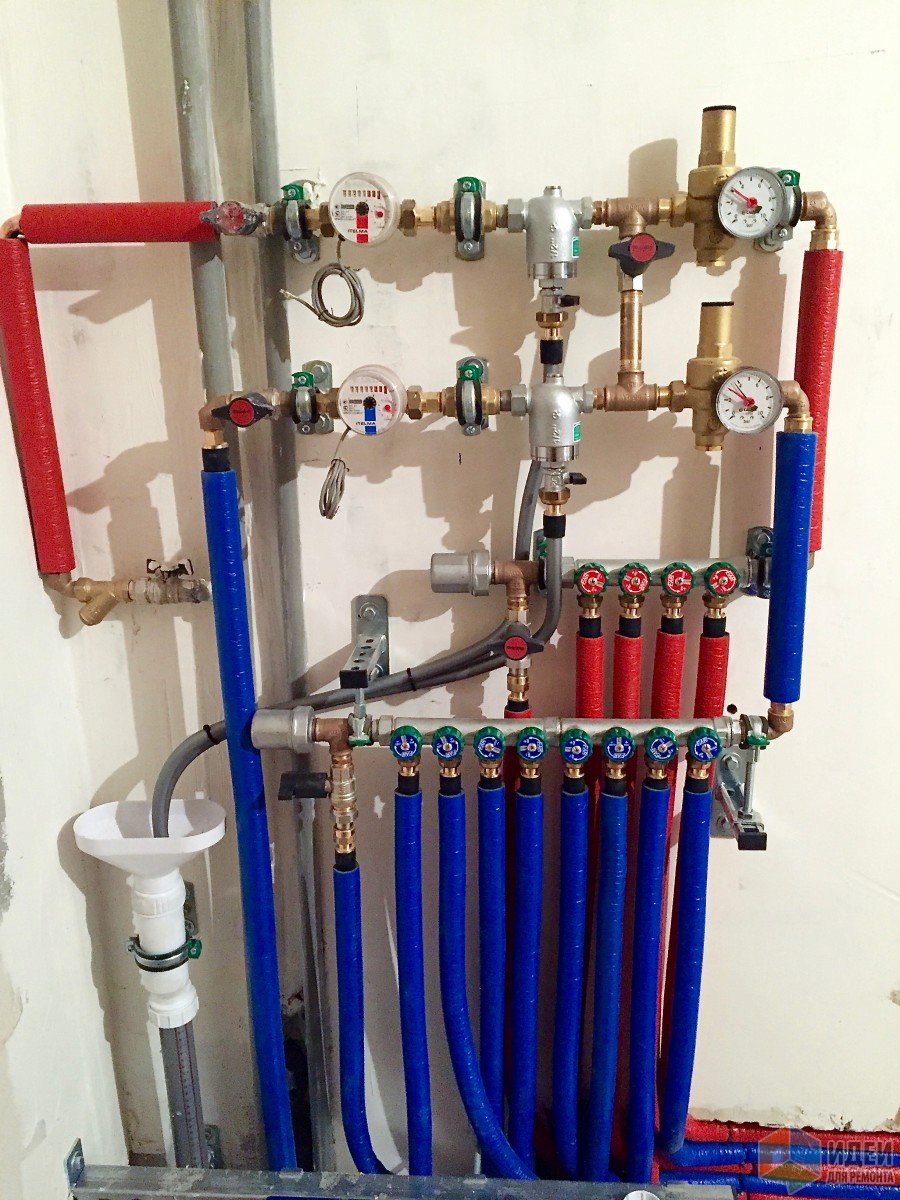

Сначала с самого лёгкого - узел водоподготовки.
Тут горячая врезка приварена не правильно (не по ветру нос держит). Переваривать не стали, лень видно заморачиваться было с переделкой, да и расходы лишние. Поэтому в первую очередь на центральный кран накручиваю фильтр грубой очистки. И далее уже по плану. То есть, если от крана до основной схемы есть участок трубы - в первую очередь грязевик, далее можно пускать удлинённый трубопровод. Конечно люк надо делать с таким расчётом, чтобы до этого фильтра можно было дотянуться.
С холодной водой тоже самое, но с одним отличием. Холодный стояк вообще в другой степи находится. Там так-же этот девайс на кране, и труба пошла к узлу ввода. И естественно предусмотрен лючок-смарчок.

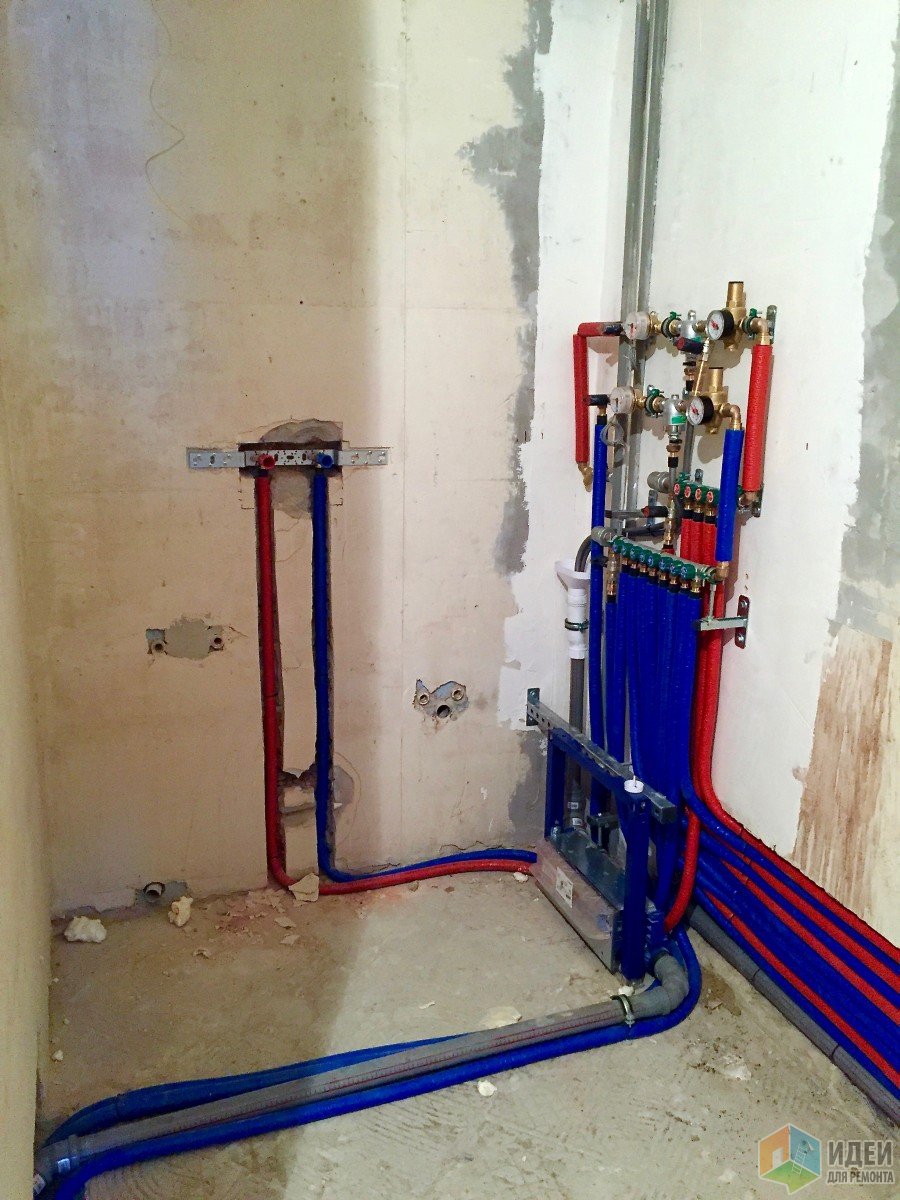

Что это за строение вокруг? Фото ниже и пояснения.
Это душ в строительном исполнении. Ну там выстроится поддон, зальют стяжку. А вот трап будет с сливом в стену. Его видно снизу узла. У Геберит есть такой девайс, не в пол а в стену. Прикольно так.
Сверху трапа будет герметичный люк который не пропускает воду. Не как в подводной лодке конечно (там глубинные давления держать), но для брызг душа вполне ничего.
Это было лёгкое. Далее невозможное.

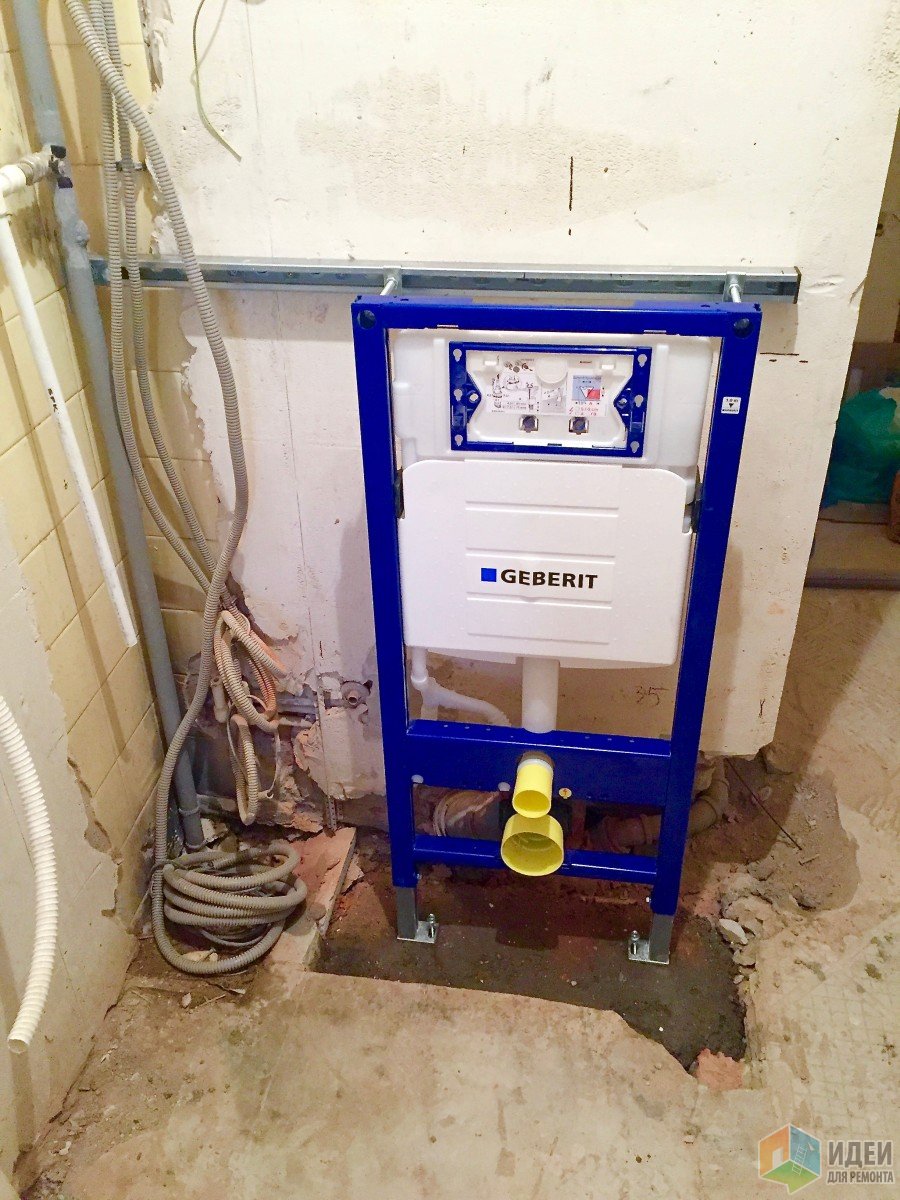

Что сложного поставить инсталляцию? Ну как-же, я ведь писал про перекрытия толщиной менее пяти сантиметров! А основы крепежа это пол и стена.
Стену ладно, пристрочил профиль множеством шурупов, за него модуль закрепил, обеспечил прочность. А что делать с полом если его нет? За ту стяжку из песка крепить нельзя, разбить стяжку - перекрытия почти нет. Несчастный я несчастный, ой судьба злодейка, ай-яй-яй.

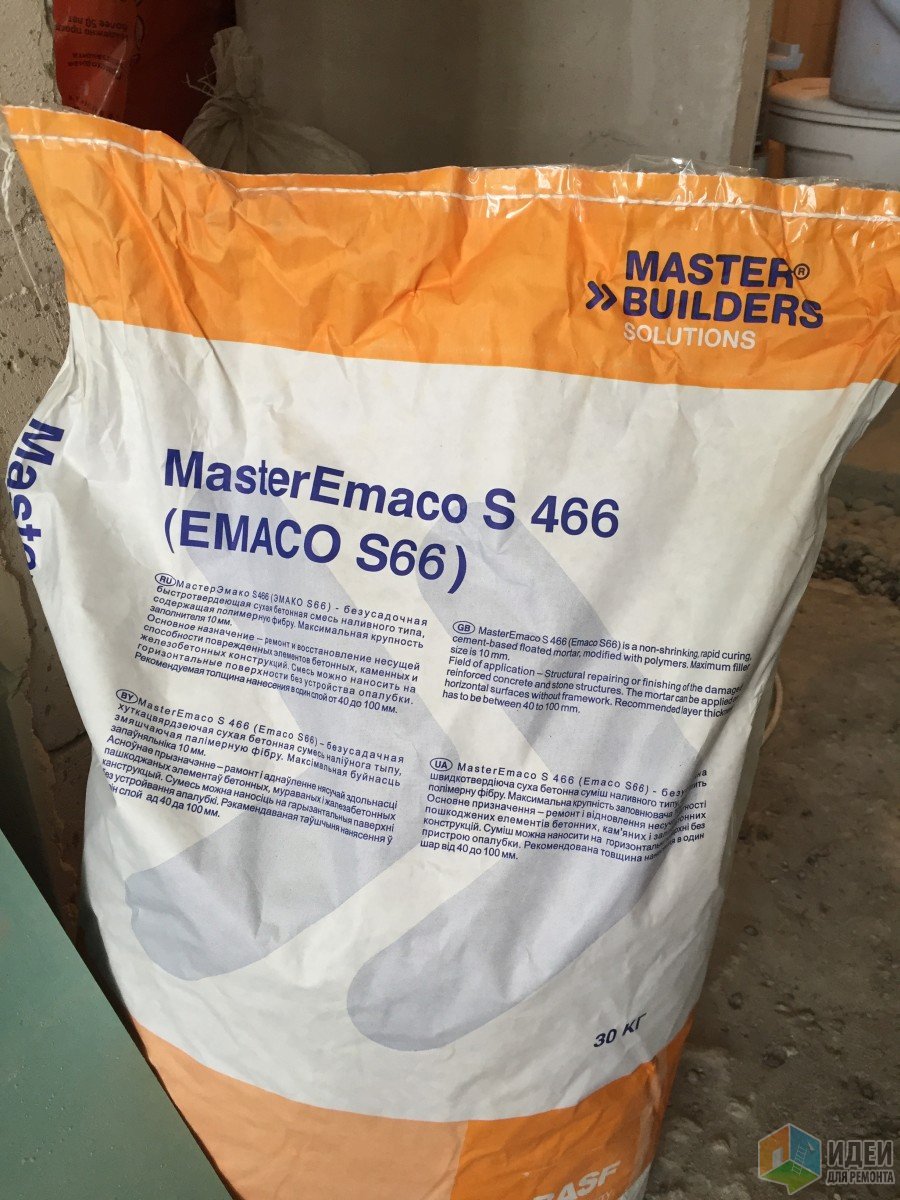

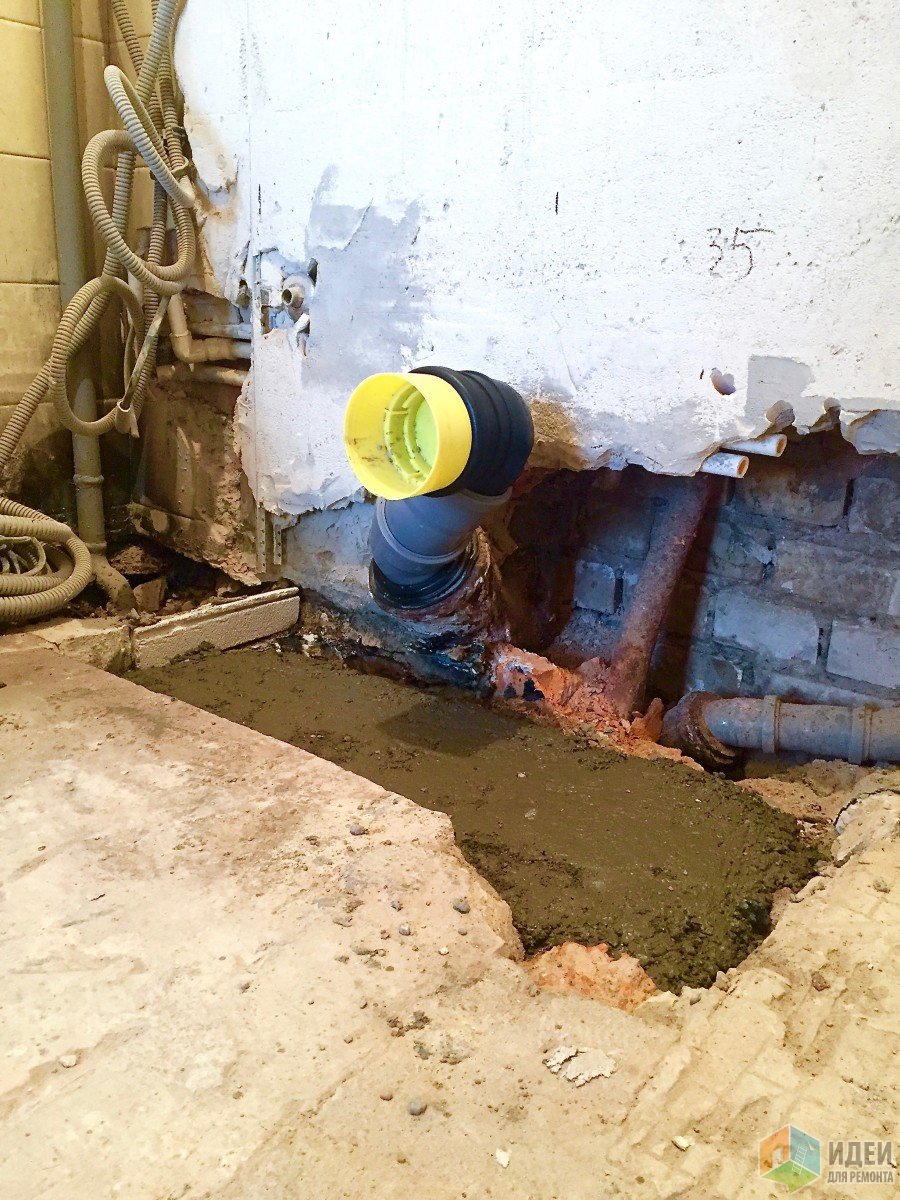

Есть в современных технологиях понятие как "восстановитель пола". Это такая гремучая смесь которая применяется при повреждении несущего бетона (мосты, фундаменты, перекрытия несущие грандиозные нагрузки). Очищаем типа стяжку до типа перекрытия, заливаем этого монстра в виде своеобразного фундамента, получаем участок наикрепчайшего нового пола.
Монстрик выглядет - фото ниже.
Теперь сага о водонагревателе.
Ну что опять с ним не так? Стоит и стоит, в чём сложность?
По порядку. Он будет в нише, снизу стиралка (выводы к ней видны), сбоку короб который закроет стояки. Отключающие краны на бочку можно ставить где угодно, допустим в узле ввода на первом фото. Но вот кран защиты я не мог туда поставить, как можно ближе к агрегату он должен стоять.

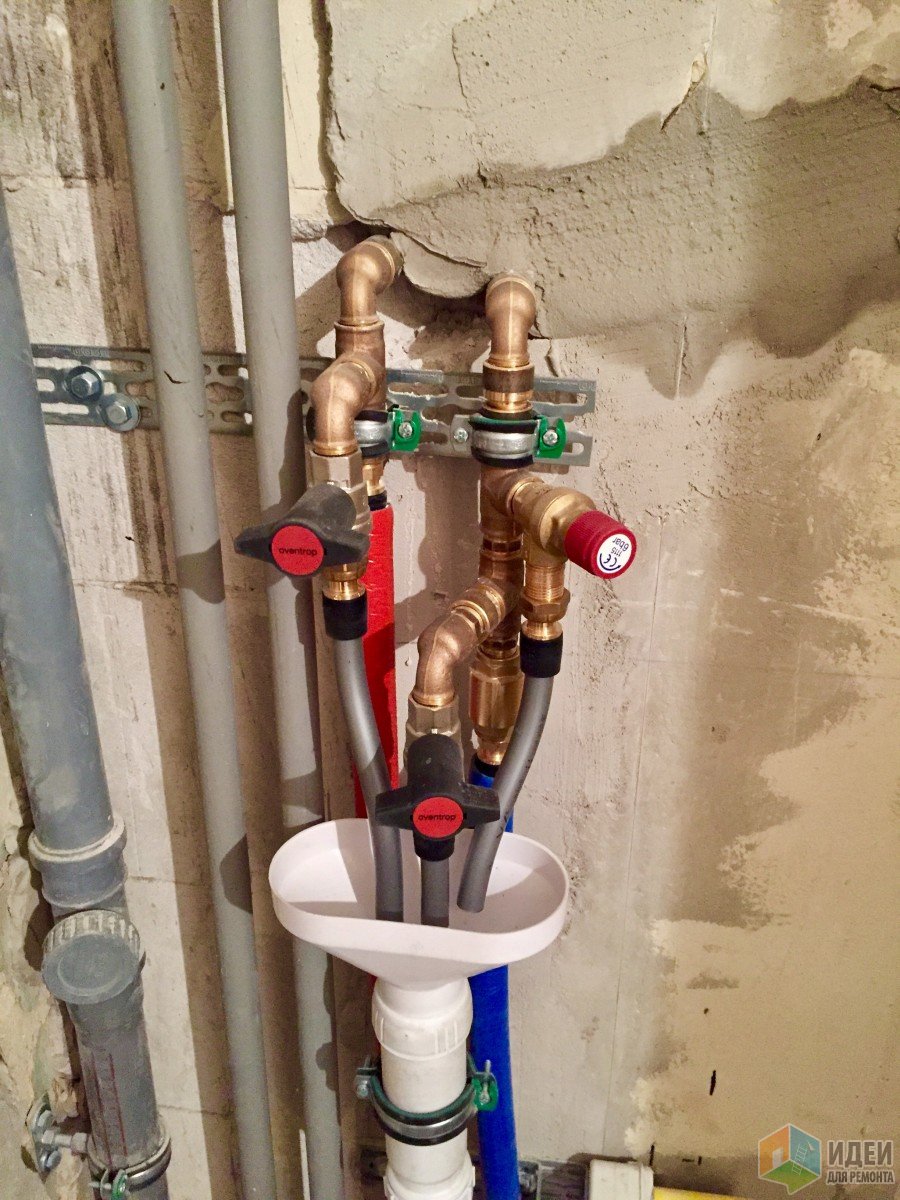

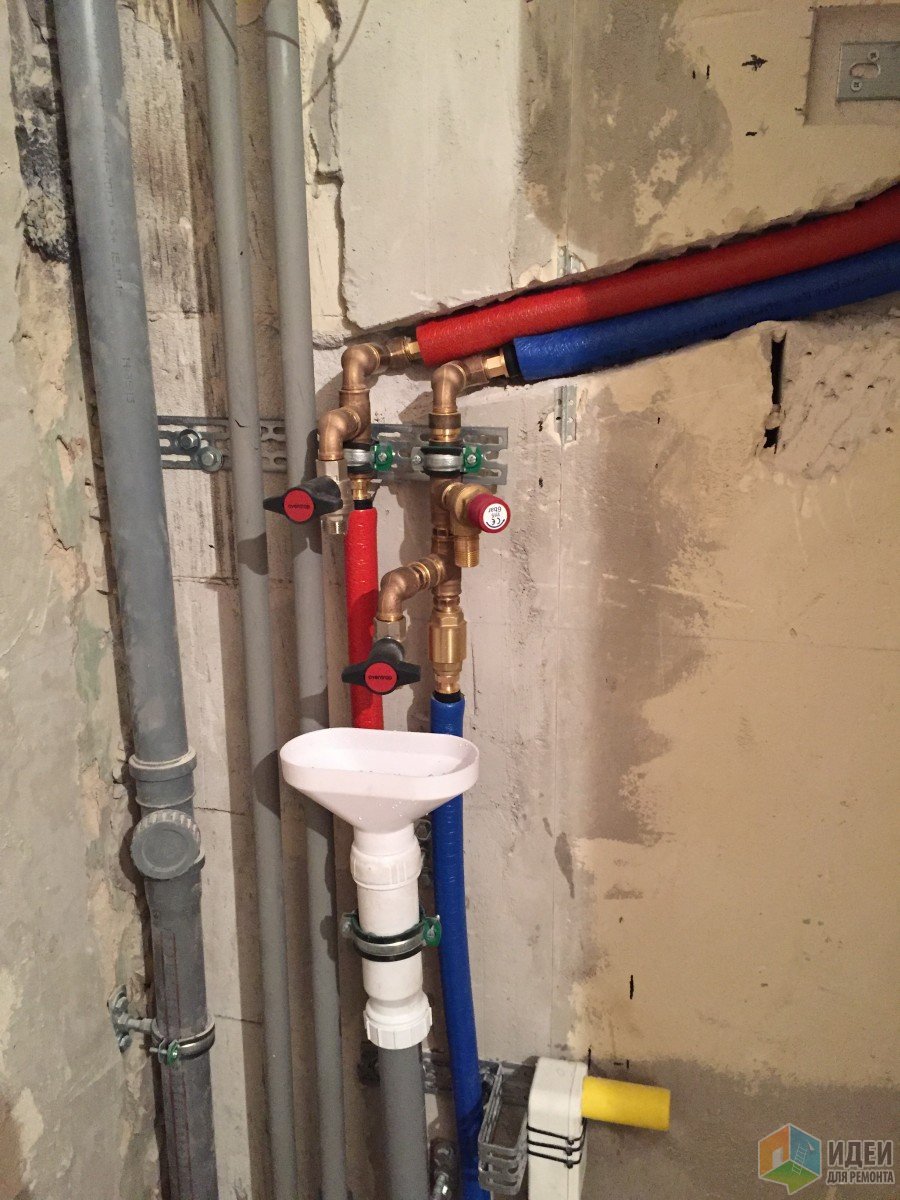

Что за кран защиты? В бойлер попадает вода 16 градусов, нагревается до 70-ти и расширяется. Давление растёт до ого-го. И вот тут вступает этот краник в действие. Он вспрыскивает лишнее давление в канализацию, которую надо предусмотрено подвести. Вот как на фото ниже.

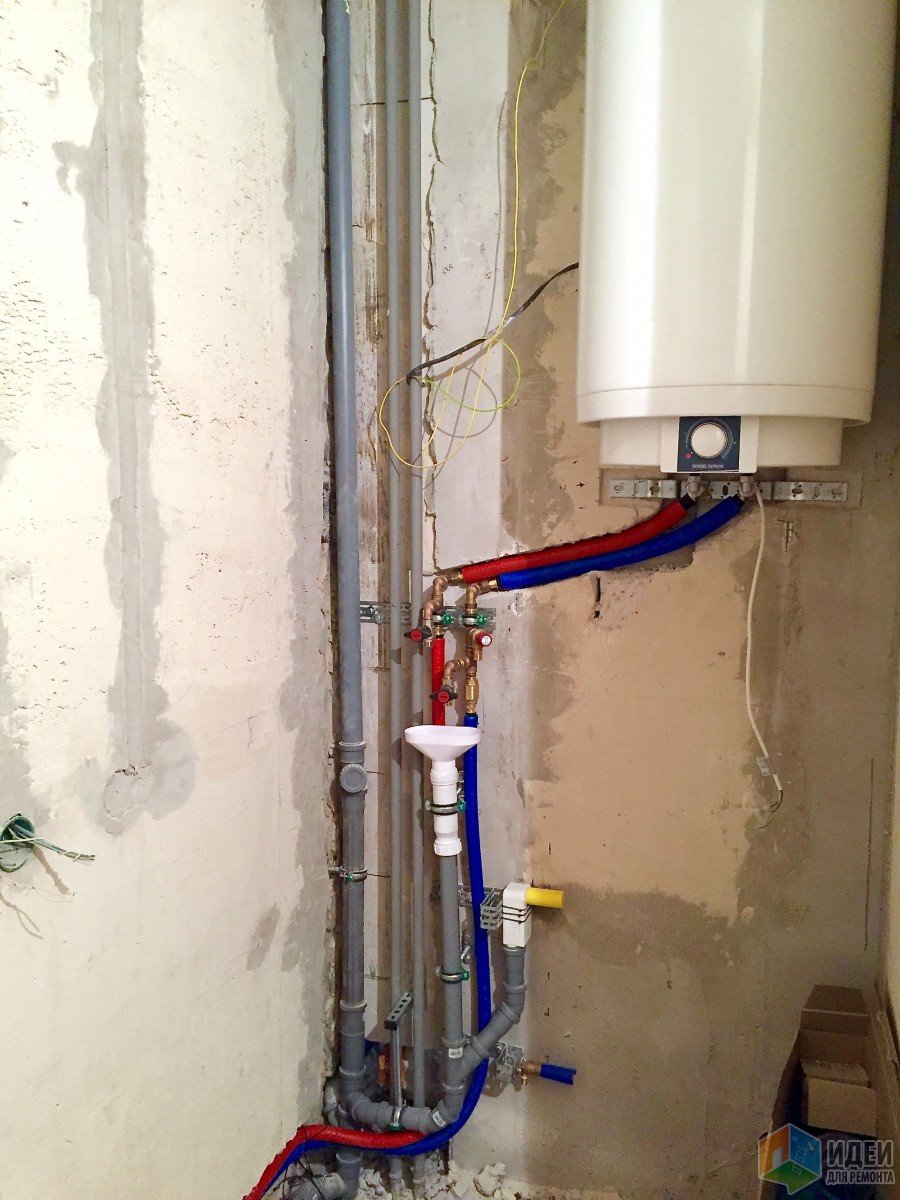

Еще один кадр для понимания.
Вот мазилы, намазали штробы замазчики, вот до чего "море по колено" народец есть. Ладно, песня не о них. Краник защиты это такой отличающийся от двух других. А что там ещё эта парочка делает? Это слив с бойлера воды.
Почему два? Потому что два крана открывать и надо, если хотите сливать воду. Только так можно разредить вакуум в ёмкости. А открыв один - ничего у вас не выйдет.
Зачем сливать водичку с краников? Целый год вы водой не пользуетесь а только при разовом годичном отключении. И вот стоит там жидкость и тухнет, да так, что заводятся там микроорганизмы и вообще зарождается жизнь. И эту живность сначала надо слить, заполнить колодец свежей ключевой водой, ну а потом вперёд мыться.
Несчастья с трудностями ремонта на этом не оканчиваются. Бойлер то сто литровый, а висит на простенке, за ним кухня. Заметьте, простенок не бетон. А вес воды вместе с агрегатом за 125 кг., переваливает.
Решение простое.

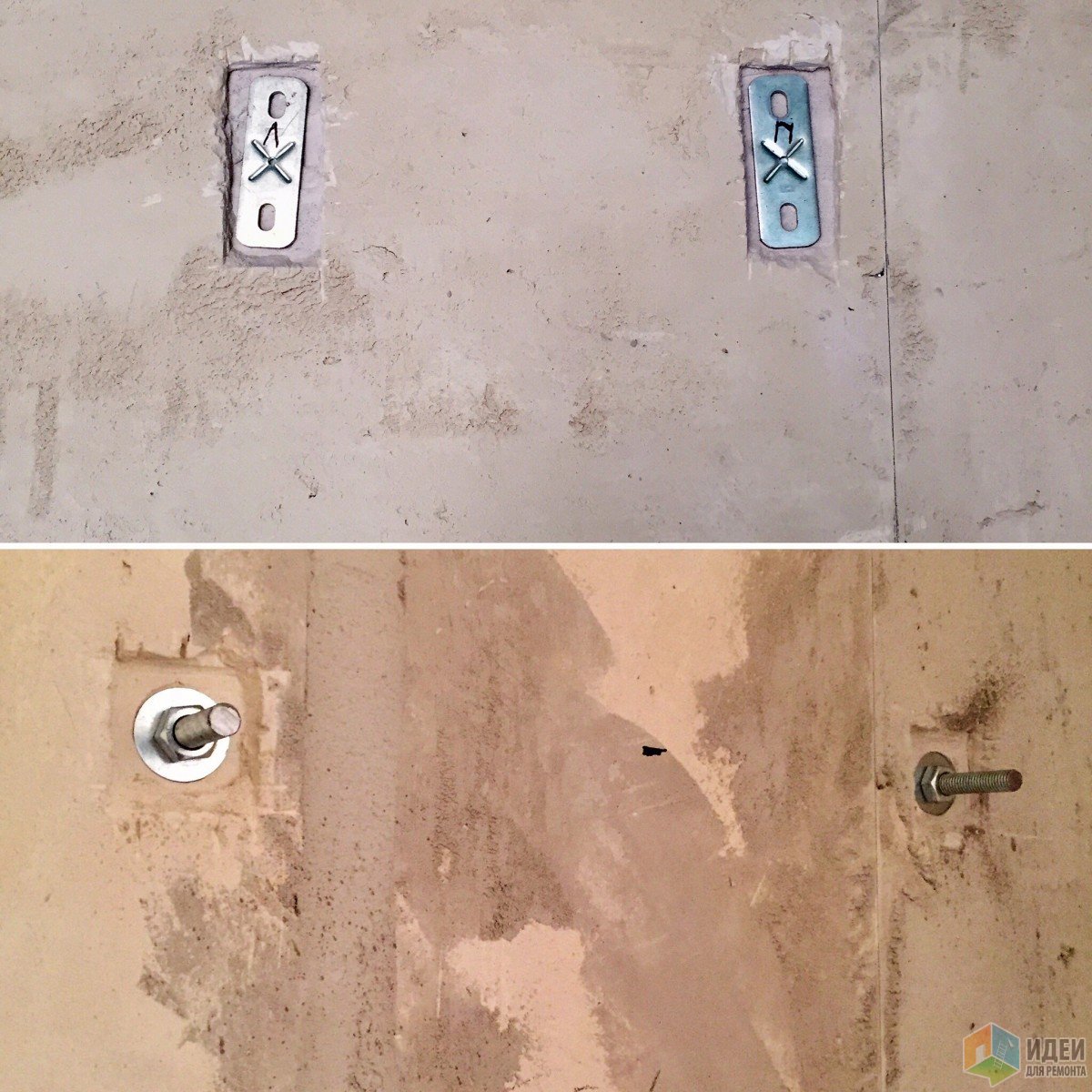

Это две фотки в одной. Верхняя это обратная сторона простенка, нижняя это на чём висит бойлер. Прошил стену насквозь, шпильки вкручиваются в пятки. Теперь всё, падать будет только вместе со стеной. А для упадка стенки 125 кг., маловато будет.
И самое сложное, наверное для вас самое не интересное, но без которого ничего этого не было.
Вспоминается фраза из знаменитого фильма "Замуровали Демоны".

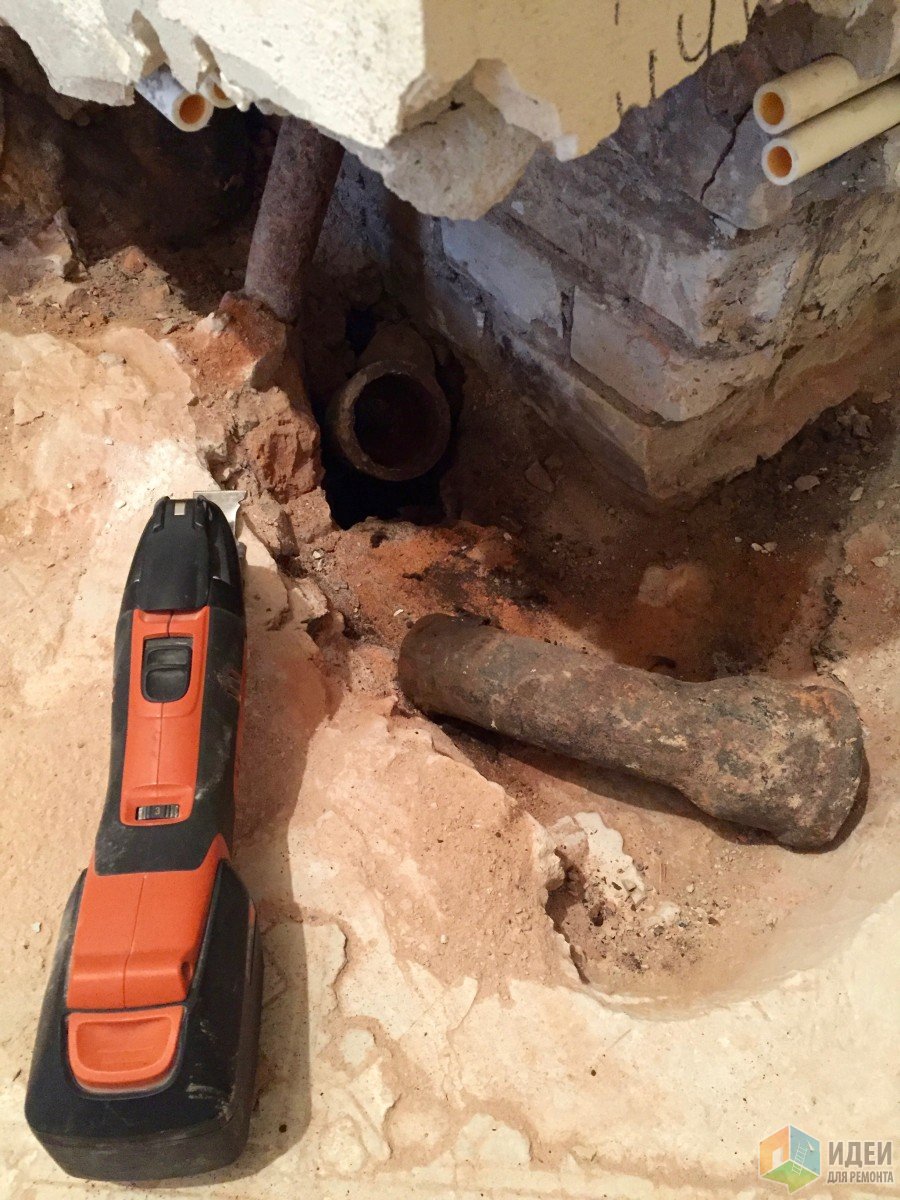

Сначала раскопки в катакомбах и поиски канализации. Потом надо аккуратно вынуть остатки из раструба. Трубам то более пол века, история уже подишь-ты. А для безварварского извлечения отростков задействовал ту машинку, что на фото. Специальной пилкой прошёлся по кругу и расчеканил соединения.
Вот такие телодвижения можно сделать если у вас старый дом, этот дом вам очень нравится(переезжать не собираетесь), и хотите жить в современном ремонте. Ничего не возможного нет! Можно воспользоваться советами из блога - и ваш санузел реанимировать до стадии супер-мупер-пупер.
На сегодня всё! Всем до свидания!
